精确对角化：总览

第一讲把整门课的地图铺开了：一个方程（定态薛定谔方程 $\hat H|\Psi\rangle = E|\Psi\rangle$）、四类方法（精确对角化、密度矩阵重整化群与矩阵乘积态、张量网络、量子蒙特卡罗，另有 NRG/DMFT/机器学习），以及三个格点模型。本讲开始兑现地图上的第一块——精确对角化（Exact Diagonalization, ED），也就是课程大纲第 1 章的上半场（ED I）。

一句话概括本讲：把一个 $2^N$ 维的量子多体问题，变成一个稀疏矩阵的本征值问题。ED 的全部技术含量都在”怎么把算符翻译成矩阵”这件事上。

为什么做 ED

ED 是四类方法里唯一不做任何物理近似的方法。它只有两种误差：有限尺寸（格子太小）和浮点舍入（$10^{-15}$ 量级）。正因为它诚实，它才成为其它所有方法的裁判。幻灯片给了四条理由，从”理想”到”功利”：

  1. 完备性。一旦拿到全部本征对 $\{E_n,|\psi_n\rangle\}$，你就拥有了一切：

    • 基态能量与基态波函数；
    • 静态关联函数 $\langle\psi_0|S^z_iS^z_j|\psi_0\rangle$；
    • 动力学谱函数 $A(\mathbf k,\omega) = \sum_n |\langle\psi_n|S^z_{\mathbf k}|\psi_0\rangle|^2\,\delta(\omega - (E_n - E_0))$；
    • 有限温度期望值 $\langle O\rangle = \mathrm{Tr}(e^{-\beta\hat H}O)/\mathrm{Tr}(e^{-\beta\hat H})$；
    • 实时间演化 $e^{-i\hat Ht}|\psi_0\rangle$。

    这是 ED 与 DMRG/QMC 最大的差别：DMRG 通常只给基态（加几个受截断控制的低能态），QMC 用抽样代替显式求和；而 ED 给你整个谱（在能算得动的维数内）。

  2. 洞察。小格子上的精确解经常直接给出物理图像：自旋液体、拓扑序、分数化激发、简并的基态多重态——这些概念很多是先在小簇的 ED 里看清楚，再推广的。
  3. 裁判。这是 ED 在当代最不可替代的角色。DMRG、QMC、张量网络、神经网络量子态都有各自的近似/系统误差（键维数、符号问题、抽样噪声、表达力），而 $N = 16\sim24$ 的 ED 结果是精确的，可以直接拿来对答案。做新方法的人第一件事几乎都是”先和 ED 对上”。
  4. 学习量子力学。ED 强迫你把波函数、算符、对称性、守恒量全部具体化：基矢是整数、算符是比特翻转、对称性是块对角。上完这一章，第一讲的二次量子化、张量积、纠缠那些抽象概念都会”落地”。

不要把 ED 想成”只能算玩具”。下面会看到，今天自旋模型的 ED 已经能做到 40–48 个格点、$10^9$ 量级的基矢维数——这足以回答很多二维阻挫磁体的真问题。

希尔伯特空间有多大

这是第一讲”指数墙”的量化版。$N$ 个自旋-1/2 张成 $2^N$ 维空间：

$N$ $2^N$ 一个复态矢量（16 B/分量） 稠密哈密顿量元素数
10 1024 16 KB $1.0\times10^6$
20 1048576 17 MB $1.1\times10^{12}$
30 $1.07\times10^9$ 17 GB $1.15\times10^{18}$
40 $1.10\times10^{12}$ 17.6 TB 不可能
50 $1.13\times10^{15}$ 18 PB 不可能

仅仅存放 $N=40$ 的一个波函数就要 17.6 TB 内存，比一台机器的内存大三个数量级。哈密顿量如果稠密存（$2^N\times2^N$ 个元素）更是完全不可能。

“波函数是指数维空间里的一个矢量”这句话要背下来：后面所有方法的差别，都在于”怎么表示这个矢量”——ED 用完整矢量、DMRG/MPS 用张量、QMC 用抽样。

于是 ED 只有三条活路：

  1. 只存基矢中真正用到的部分——用对称性切扇区（U(1) / 平移 / 点群）；
  2. 只存矩阵的非零元——稀疏。Heisenberg 模型每个基矢只和”每条键的一个伙伴”相连，非零元个数 $\sim N\cdot2^N$，而不是 $2^{2N}$；
  3. 完全不存矩阵（matrix-free）——只保留”矩阵-矢量乘法”这个能力。

第 2 条是稀疏的用武之地，第 3 条是 Lanczos 家族的动机。

ED 能做什么

按”算的是什么量”分类：

  • 量子磁体（ED 的主战场）：阻挫磁体的基态是”有序”还是”自旋液体”？一维链的临界指数；二维方格子/三角格子/笼目格子的低能谱与低能隙；动力学结构因子 $S(\mathbf k,\omega)$——可以直接和中子散射实验比。
  • 费米子模型（Hubbard、$t$–$J$）：电荷能隙 / 自旋能隙、超导配对关联 $\langle\Delta_i^\dagger\Delta_j\rangle$、关联函数的幂律指数。这类模型需要处理费米子符号。
  • 分数量子霍尔：在球面/环面几何上对角化（最多 16–20 个电子），算能隙、与 Laughlin / Moore–Read 等模型波函数的重叠、以及纠缠谱。
  • 受约束模型：量子二聚体模型（每条键上恰好一个二聚体）需要自定义基矢生成，希尔伯特空间不是简单的 $2^N$——这是 ED 灵活性的体现。
  • 量子化学 / 核结构：”full configuration interaction”（全组态相互作用）就是化学家对 ED 的叫法：在给定的单粒子轨道基里做完全对角化。区别只是轨道数少（十几个），但每个轨道的相互作用更复杂。
  • 量子场论：把连续场论离散到格点上（如 $1+1$ 维 $\phi^4$、Ising 场论），用 ED 做小格子的精确基准。

幻灯片强调 quantum magnets 里的 “dynamical correlation functions in 1D & 2D”：一维其实 DMRG 能做到上千格点，ED 的独特价值在二维（DMRG 在二维很吃力）。

今天的规模极限

这一页给出的是”今天”（2026 年）的实际能力边界：

体系 做到的规模 最大基矢维数
自旋 $S=1/2$ 模型 方格子 $N=40$；三角格子 $N=39$；蜂窝格子 $N=42$；笼目格子 $N=48$ 15 亿
分数量子霍尔 不同填充因子，最多 16–20 个电子 35 亿
Hubbard 模型 半满方格子 $N=20$；三角格子 $N=21$；蜂窝格子 $N=24$；量子点 $N=20$ 30 亿
Holstein 模型 链 $N=14$ + 声子赝格点 300 亿

逐条理解”为什么是这个数”：

  • 自旋模型为什么能到 40–48 个格点？ 每个格点只有 2 个态，而且对称性特别多。以 40 格点方格子为例：仅用 $S^z=0$ 扇区，维数是 $\binom{40}{20} = 1.38\times10^{11}$；再除以平移群（40 个元素）和点群（4 个元素），就降到与幻灯片说的”15 亿”同一量级（具体数字取决于用了哪几种对称性、是哪个格子）。对称性是这里最大的加速来源。
  • Hubbard 为什么只能到 20–24 个格点？ 每个格点有 4 个态（空、$\uparrow$、$\downarrow$、双占），所以单是格点数 $N$ 就对应 $2N$ 个自旋轨道、全空间 $2^{2N}$ 维；半满时还要限制在 $(N_\uparrow,N_\downarrow) = (N/2, N/2)$ 的块里，该块维数是 $\binom{N}{N/2}^2$（$N=20$ 时 $\binom{20}{10}^2 = 3.4\times10^{10}$），比同尺寸自旋模型的 $\binom{N}{N/2}$ 大了一个平方。再叠上平移与点群、以及费米子符号的开销，就落到幻灯片说的 30 亿量级。
  • Holstein 为什么基矢维数反而最大？ 因为声子是玻色子，每个格点有多个声子态，需要用截断的声子赝格点（pseudo-site）。基矢维数大但每个基矢的非零元很少，且可以用 Lanczos 只求少数低能态。
  • FQH 的 16–20 个电子：电子在最低朗道能级里的态数是 $N_\phi+1$，在固定总角动量/动量扇区里做 ED，维数可达 35 亿。

易错：这一页的数字都是”最大基矢维数“，不是”总希尔伯特空间维数”——前者是用了对称性之后实际对角化的那个矩阵的大小，两者可能差好几个数量级。另外表格里的 $N$ 是格点数，Hubbard 半满时电子数 $=N$。”$N=48$ 的笼目格子”是 ED 的标志性成果（笼目格子的自旋液体问题），值得记住这个数字。

ED 程序的结构

这是本讲（也应该是你自己代码）的程序流程图。强烈建议把文件也按这四块组织：

ed.py
├── basis        : 生成基矢、比特运算、扇区划分、查找表
├── hamiltonian  : 由基矢生成 (row, col, value) 三元组 → scipy.sparse
├── solver       : eigh（完全）/ eigsh（迭代）/ expm_multiply（时间演化）
└── measure      : 关联函数、磁化、谱函数、热平均

对应幻灯片上的四层：

  1. Hilbert space（希尔伯特空间）：基矢表示、查找技术、对称性；
  2. Hamiltonian matrix：稀疏矩阵表示（内存/磁盘）、matrix-free（实时重算）；
  3. Linear algebra：LAPACK 完全对角化、Lanczos 型对角化（只需要”算符作用”）；
  4. Observables：静态量、动力学量、实时间演化。

两个关键词必须理解透：

  • sparse（稀疏）。以 $N$ 格点的 Heisenberg 环为例：每个基矢有 1 个对角元，加上”相邻自旋相反”的键贡献的非对角元（平均 $N/2$ 条），所以

    $N=4$ 环：$(1+2)\times16 = 48$，与后面数出来的完全一致。实测（$J=1$）：

    | $N$ | 矩阵维数 $2^N$ | 非零元 nnz | 非对角元 | 密度 nnz/$2^{2N}$ |
    |—-|—-|—-|—-|—-|
    | 4 | 16 | 48 | 32 | 18.8% |
    | 6 | 64 | 256 | 192 | 6.3% |
    | 8 | 256 | 1280 | 1024 | 2.0% |
    | 10 | 1024 | 6144 | 5120 | 0.6% |

    非对角元总数严格等于 $N\cdot2^{N-1}$（每条键上恰好一半的基矢满足”两自旋相反”），密度的指数下降来自 $2^{-N}$。$N\le24$（维数 $10^6\sim10^7$）时完全可行。

fig = plt.figure(figsize=(12.5, 4.6))
for j, Ns in enumerate([4, 6]):
    a1 = fig.add_subplot(1, 3, j + 1)
    H = HeisenbergCOO(Ns, periodic=True)          # 前面那段三元组代码
    a1.spy(H.toarray(), markersize=4, color="#d62728")
    a1.set_title("$N=%d$ ring\nH.nnz = %d, density = %.1f%%"
                 % (Ns, H.nnz, 100 * H.nnz / (2 ** Ns) ** 2), fontsize=11)
    a1.set_xlabel("column (col)"); a1.set_ylabel("row (row)")
a2 = fig.add_subplot(1, 3, 3)
Ns_a = np.arange(4, 15)
nnz = np.array([HeisenbergCOO(int(n), periodic=True).nnz for n in Ns_a], float)
a2.plot(Ns_a, (2.0 ** Ns_a) ** 2, "s--", color="#c0c0c0", label=r"dense $4^N$")
a2.plot(Ns_a, nnz, "o-", color="#d62728", label=r"sparse nnz $=(1+N/2)\,2^N$")
a2.set_yscale("log"); a2.set_xlabel("$N$ (ring)"); a2.set_ylabel("matrix elements")
a2.legend(fontsize=9); a2.grid(alpha=.3)
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_sparsity.png", dpi=190)

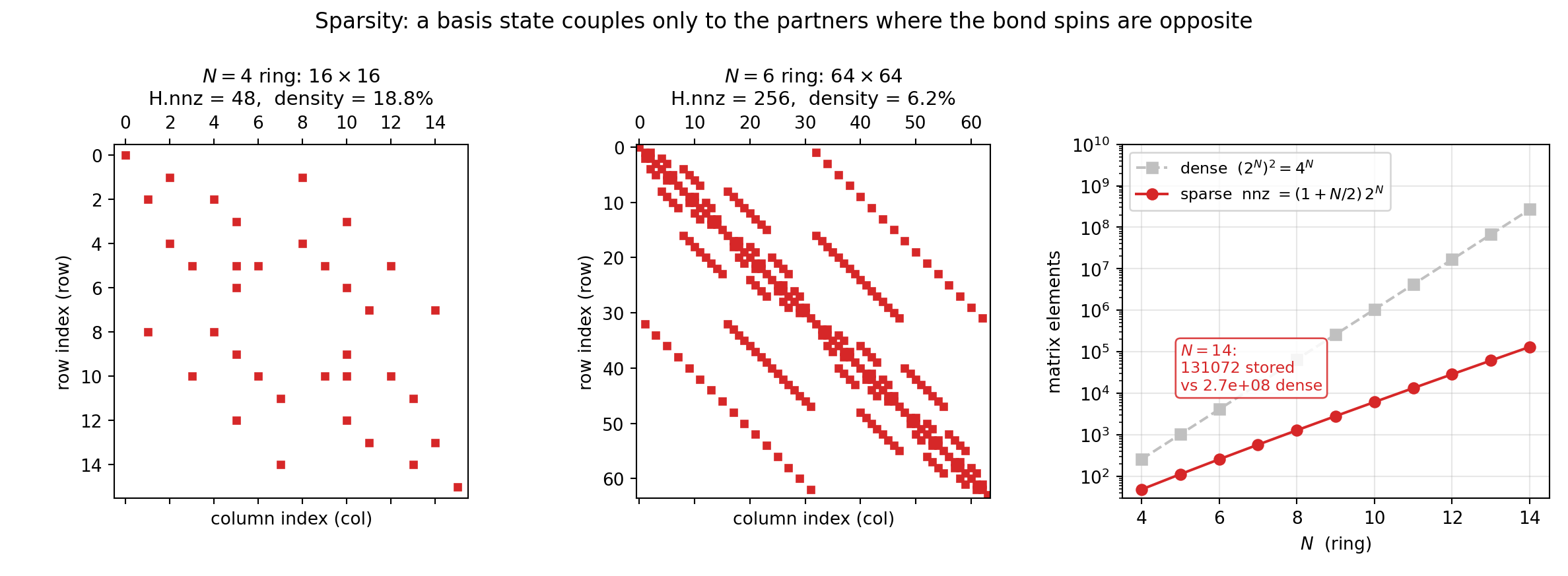

Heisenberg 环的稀疏矩阵结构与 nnz 随 N 的增长

读图：

  • 左两幅（spy 图）把非零元画出来。$N=4$ 环只有 48 个非零元，$N=6$ 环 256 个——注意那些”斜线”：它们正是”翻转两个比特”的非对角元，每个基矢的伙伴数等于”相邻自旋相反的键数”。$N=4$ 时能清楚看到 4 条对角线，对应 4 条键。
  • 右图：红线的斜率是 $2^N$（线性），灰线是 $4^N$（指数）。这就是”稀疏”这两个字的全部价值——把指数墙从”矩阵元素数”上拿掉了。

密度从 $N=4$ 的 18.8% 一路掉到 $N=14$ 的 0.05%：“稀疏”不是”稍微少一点”，而是渐近意义上完全不同的一类矩阵。

  • matrix-free（无矩阵）。连稀疏矩阵都不存，只写一个 apply_H(v) -> H @ v。内存只要 $O(2^N)$（几个矢量），代价是每次”作用”都现场算一遍。

“Lanczos type diagonalization (needs only operations)” 这句是整页的钥匙：Lanczos 不需要矩阵元，只需要 $\hat H$ 对矢量的作用。这正是 matrix-free 的动机。

易错：不要把”完全对角化”和”迭代对角化”混用。完全对角化（eigh）给全部本征值，代价 $O(D^3)$、内存 $O(D^2)$；迭代对角化（eigsh）只给少数极值本征值，内存降到 $O(D)$。

约定警告：格点编号方向与第一讲相反

这是本讲唯一一个会让人白写一天代码的坑，必须先讲。

第一讲的”全局约定表”写的是：格点 0 在最左边，$n = \sum_i s_i 2^{N-1-i}$（格点 0 是最高位）——那是用 np.kron 逐个张量积的自然写法。

本讲的幻灯片与示例代码用的是相反的标签：格点 $i$ 就是第 $i$ 位，格点 0 在最右边（最低位），

两个证据：① 幻灯片把 $|0000\rangle$ 的最左边标为”第 3 位”、最右边标为”第 0 位”；② 费米子的例子里，$\uparrow$ 的比特串 $1101$ 恰好对应格点 $\{0,2,3\}$，$\downarrow$ 的 $1010$ 对应 $\{1,3\}$——只有”格点 $i$ = 第 $i$ 位”才成立。

量 第一讲（np.kron） 本讲（比特运算）
格点 0 的位置 最左因子 最右位（最低位）
基矢编码 $n=\sum_i s_i2^{N-1-i}$ $n=\sum_i s_i2^i$
比特串的排版 左 = 格点 0 右 = 格点 0
$n=1$（比特串 0001）代表的状态 格点 3 向上 格点 0 向上
$n=2$（比特串 0010）代表的状态 格点 2 向上 格点 1 向上

这只是标签约定，不改变任何物理（相当于把格点编号整体反了个方向）。但在同一份代码里必须二选一：如果你把第一讲用 np.kron 写的矩阵和本讲用比特运算写的矩阵混在一起，格点顺序会反，所有局域量（关联函数、结构因子、边界项）都会错，而且不会报错。

本讲义全部采用本讲（比特）约定。

基矢的比特表示

自旋态 ↔ 二进制 ↔ 十进制

为什么可以用一个整数代表一个多体基矢？ 因为自旋-1/2 每个格点只有两个状态，正好对应一个二进制位（bit）。$N$ 个格点 $\leftrightarrow$ $N$ 位二进制数 $\leftrightarrow$ $[0, 2^N-1]$ 的整数。这个对应关系是整章的地基：“基矢”就是一个 int，”波函数”就是一个长度为 $2^N$ 的复数数组。

$N=4$ 的完整对照表（$\uparrow\to|1\rangle$，$\downarrow\to|0\rangle$）：

自旋态 比特串 十进制 哪些格点是 $\uparrow$
$\lvert \downarrow\downarrow\downarrow\downarrow\rangle$ 0000 0 （无）
$\lvert \downarrow\downarrow\downarrow\uparrow\rangle$ 0001 1 $\{0\}$
$\lvert \downarrow\downarrow\uparrow\downarrow\rangle$ 0010 2 $\{1\}$
$\lvert \downarrow\downarrow\uparrow\uparrow\rangle$ 0011 3 $\{0,1\}$
$\lvert \downarrow\uparrow\downarrow\downarrow\rangle$ 0100 4 $\{2\}$
$\lvert \downarrow\uparrow\downarrow\uparrow\rangle$ 0101 5 $\{0,2\}$
$\lvert \downarrow\uparrow\uparrow\downarrow\rangle$ 0110 6 $\{1,2\}$
$\lvert \downarrow\uparrow\uparrow\uparrow\rangle$ 0111 7 $\{0,1,2\}$
$\lvert \uparrow\downarrow\downarrow\downarrow\rangle$ 1000 8 $\{3\}$
$\lvert \uparrow\downarrow\downarrow\uparrow\rangle$ 1001 9 $\{0,3\}$
$\lvert \uparrow\downarrow\uparrow\downarrow\rangle$ 1010 10 $\{1,3\}$
$\lvert \uparrow\downarrow\uparrow\uparrow\rangle$ 1011 11 $\{0,1,3\}$
$\lvert \uparrow\uparrow\downarrow\downarrow\rangle$ 1100 12 $\{2,3\}$
$\lvert \uparrow\uparrow\downarrow\uparrow\rangle$ 1101 13 $\{0,2,3\}$
$\lvert \uparrow\uparrow\uparrow\downarrow\rangle$ 1110 14 $\{1,2,3\}$
$\lvert \uparrow\uparrow\uparrow\uparrow\rangle$ 1111 15 $\{0,1,2,3\}$

最后一列就是本讲约定的自检器：把比特串里为 1 的位号读出来，就是 $\uparrow$ 的格点编号。看第 10 行和第 14 行——1010 的 $\uparrow$ 在 $\{1,3\}$、1101 的 $\uparrow$ 在 $\{0,2,3\}$，正是后面费米子那一节要用的两个例子。

三个要点：

  • 比特位与格点的对应：$n = \sum_{i=0}^{N-1} n_i2^i$，$n_i = 1$ 表示格点 $i$ 是 $\uparrow$。所以表里 0001 $= 1$ 表示格点 0 向上、格点 1–3 向下（第 0 位是最右边那一位，权重 $2^0=1$）。
  • “从左到右是第 $N-1$ 位到第 0 位”——这是写给人看的排版约定，与”格点 $i$ = 第 $i$ 位”是同一件事的两种说法。看表时先找比特串的位标注，不要从左边开始数格点。
  • 表中 16 个态按整数递增排列，这正好就是”字典序”。后面 $U(1)$ 对称性要做的事，就是把这张表按”$\uparrow$ 的个数”重新分桶。

易错：$|\downarrow\downarrow\downarrow\uparrow\rangle$ 是 1 还是 8？按本讲约定是 1（最右边是格点 0，权重 1）。如果你从第一讲的 np.kron 路线过来，直觉会给出 8。两者都对，但必须全篇统一。

易错：$\uparrow\to1$ 这个映射是人为选择；选 $\uparrow\to0$ 也完全可以，只是所有公式里的 $-0.5$ 要改成 $+0.5$。

调试建议：永远用 np.binary_repr(n, width=N) 打印，不要靠脑子做二进制心算。

# 把讲义第 8 页的对照表画出来：每一格是一个基矢
import matplotlib.pyplot as plt

Ns = 4
fig, axes = plt.subplots(2, 8, figsize=(13.5, 5.6))
for k in range(16):
    r, c = divmod(k, 8)
    ax = axes[r][c]; ax.set_facecolor("#f7f7f7")
    for s in range(Ns):                     # site s = bit s
        up = ReadBit(k, s)
        ax.plot([s], [0], marker="^" if up else "v", ms=13,
                color="#d62728" if up else "#9e9e9e", zorder=3)
        ax.text(s, -0.62, str(s), ha="center", va="top", fontsize=7.5, color="#aaaaaa")
    ax.set_xlim(-.7, Ns - .3); ax.set_ylim(-1.05, .4); ax.set_xticks([]); ax.set_yticks([])
    ax.text(.5, 1.36, "%d" % k, transform=ax.transAxes, ha="center", va="bottom",
            fontsize=13, family="monospace", weight="bold")
    ax.text(.5, 1.10, format(k, "04b"), transform=ax.transAxes, ha="center", va="bottom",
            fontsize=10, family="monospace", color="#1f77b4")
    ups = [s for s in range(Ns) if ReadBit(k, s)]
    lab = r"$\uparrow:\{%s\}$" % ",".join(map(str, ups)) if ups else r"$\uparrow:\varnothing$"
    ax.text(.5, -.17, lab, transform=ax.transAxes, ha="center", va="top",
            fontsize=8.5, color="#2ca02c")
fig.subplots_adjust(hspace=1.15, wspace=.12, top=.70, bottom=.17)
fig.suptitle("One basis state = one integer:  spin config <-> bit string <-> decimal",
             fontsize=14, y=.975)
fig.text(.5, .035, r"$\blacktriangle=\uparrow$ (bit 1)   $\blacktriangledown=\downarrow$ (bit 0)"
         r"    check: $13=1101_2\Rightarrow\uparrow$ on $\{0,2,3\}$",
         ha="center", fontsize=10, color="#1f77b4")
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_basis_bits.png", dpi=190)

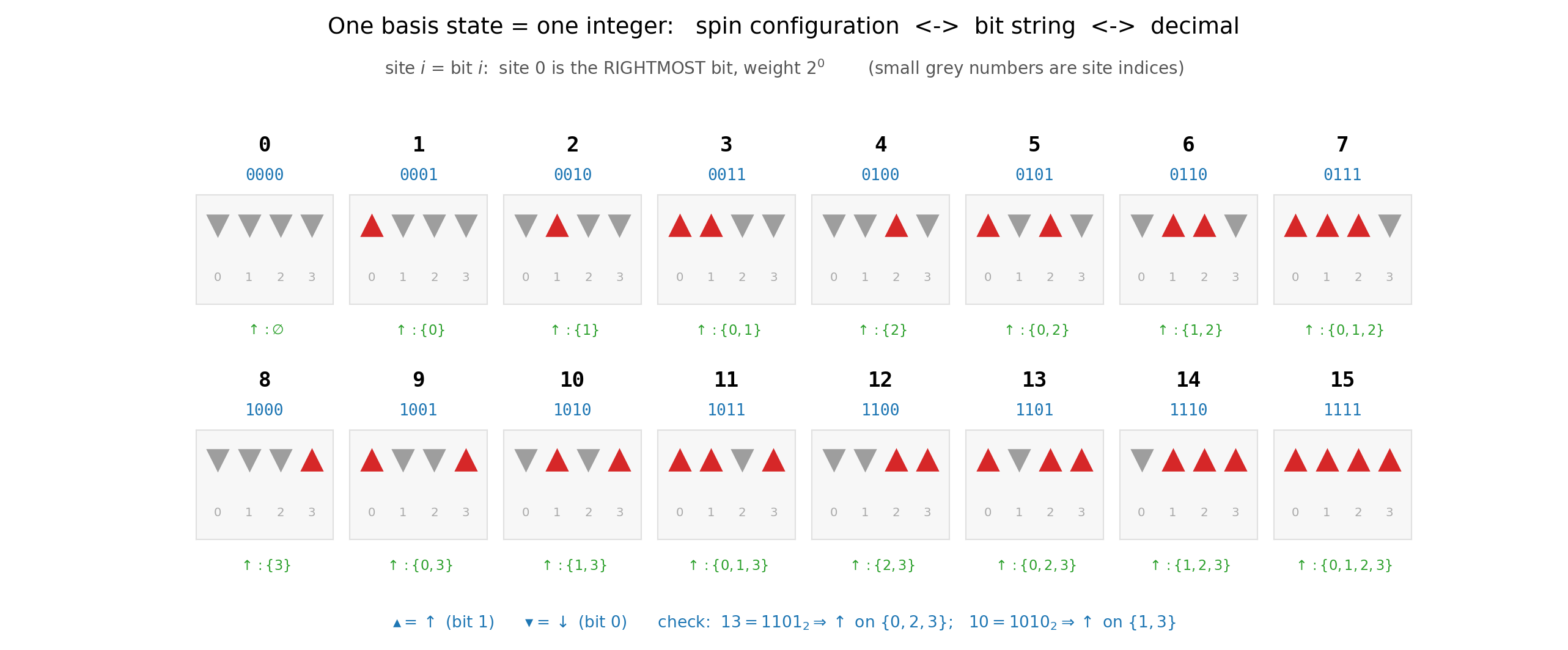

自旋组态与比特串、十进制数的一一对应

读图：每一格就是一个基矢。三行信息从上到下分别是十进制 $n$、比特串、四个箭头（红 $\uparrow$ = 1，灰 $\downarrow$ = 0）。注意小灰字是格点编号：红色的箭头永远出现在”比特串里为 1 的位号”上——这正是本讲约定（格点 $i$ = 第 $i$ 位）的自检器。

把 $n=13$ 那一格单独拎出来：$1101_2$ 里有三个 1，分别在第 0、2、3 位，所以 $\uparrow$ 在格点 $\{0,2,3\}$。如果你的代码给出的是 $\{1,2,3\}$，那就是格点编号方向搞反了（见前文的约定警告）。

按位运算

四种按位运算在 ED 里各有分工：

运算 记法 在 ED 里的用途
AND x & y 读位 x & (1<<n)；取掩码 x & mask
OR `x \ y` 置位 `x \ (1<<n)`
XOR x ^ y 翻位 x ^ (1<<n)（自旋翻转 = $S^\pm$）
NOT ~x 配合 AND 做清零 x & ~(1<<n)
左移 x << n 把第 $i$ 位搬到第 $i+n$ 位
右移 x >> n 把第 $i$ 位搬到第 $i-n$ 位

幻灯片给的例子 $201\ \&\ 15 = 9$ 其实就是”取低 4 位”：

201 = 1100 1001₂
 15 = 0000 1111₂
----------------
AND  = 0000 1001₂ =  9

关于 Python 的 ~：Python 整数是任意精度且用补码语义，所以 ~x = -x-1（例如 ~5 = -6），看起来”很怪”。但 x & ~(1<<n) 是安全的：~(1<<n) 的二进制是”除了第 $n$ 位以外全是 1”，AND 上去正好把第 $n$ 位清零，高位不受影响。只要不单独使用 ~x 就没问题。

易错（优先级陷阱）：在 Python 里 & 的优先级低于 == 和 +，所以 x & 1 == 1 会被解析成 x & (1 == 1)！写代码时永远加括号：(x & 1) == 1。

易错：np.binary_repr(n, width=4) 给固定宽度（前面补 0），np.base_repr(n, base=2) 不给前导 0。调试时用前者，因为位对齐很重要。

易错：幻灯片上的真值表是按位运算，不是逻辑运算（and/or/not）；在 numpy 数组上要区分 &（按位）和 np.logical_and（逻辑）。

四个基本操作

这四个函数就是整个 ED 的”指令集”——后面所有哈密顿量项，全部由它们拼出来。

逐个看：

  • SetBit：1<<n 只有第 $n$ 位是 1，OR 上去就把它强制置 1，其余位不变。
  • ClearBit：~(1<<n) 是”除了第 $n$ 位全是 1”的掩码，AND 上去就把第 $n$ 位强制清 0。
  • FlipBit：XOR 与 1 相遇就翻转，与 0 相遇不变。这是自旋翻转 $S^\pm$ 的全部内容——后面非对角元就是”翻转两个比特”。
  • ReadBit：先 AND 取出第 $n$ 位（结果要么是 0、要么是 $2^n$），再右移 $n$ 位归一化成 0 或 1。返回的是整数 0/1，不是布尔值。

用 $i = 5 = 0101_2$ 逐个验证：

操作 计算 结果 二进制
SetBit(5,1) $5\mid 2 = 7$ 7 0111
ClearBit(5,2) $5\ \&\ \sim4 = 1$ 1 0001
FlipBit(5,1) $5\ \mathrm{XOR}\ 2 = 7$ 7 0111
ReadBit(5,2) $(5\ \&\ 4)\gg 2 = 1$ 1 1

自旋与比特的换算：

即 $\uparrow\to+\frac12$、$\downarrow\to-\frac12$。

易错（最典型的 bug）：ReadBit 的返回值必须归一化到 0/1。如果你忘了 >> n，得到的是 0 或 $2^n$，于是 $S^z_i = \mathrm{ReadBit} - 0.5$ 变成 $-0.5$ 或 $2^n - 0.5$——能量错得离谱但代码不报错。务必用”基态能量是否等于已知值”来验证。

在 C/C++ 里要用 1u << n 或 1LL << n 防止溢出；Python 没有这个问题（任意精度整数），但也因此更慢，大规模 ED 里常用 numpy 的 uint64 数组做批量位运算。

三个进阶操作

各自对应一个物理用途：

  1. PopCntBit = 数自旋向上的格点数。因为 $\uparrow\to1$，所以 popcount 就是 $N_\uparrow$，而这是 $U(1)$ 扇区划分的依据。
  2. PickBit = 取出比特串的一段。掩码 $(2^n-1)\ll k$ 是”从第 $k$ 位起连续 $n$ 个 1”，AND 之后右移 $k$ 位就把它对齐到低位。用途：把整数拆成”前段/后段”——这正是 Lin 表的关键。
  3. RotLBit / RotRBit = 环上的平移。在周期性边界的环上，把整个自旋构型沿环平移一格就是循环移位。用途：实现平移对称性，或生成一个动量扇区里的全部基矢。注意这里 $L$ 是总比特数，$n$ 是平移的格点数。

用幻灯片参数（$L=4$，$n=1$）验算，取 $i = 13 = 1101_2$：

操作 计算 结果 二进制
PopCntBit(13) bin(13).count("1") 3 11
PickBit(13,1,2) $(13\ \&\ 6)\gg1 = 4\gg1$ 2 10
RotLBit(13,4,1) $(5\ll1) + (13\gg3) = 10+1$ 11 1011
RotRBit(13,4,1) $(1\ll3) + (13\gg1) = 8+6$ 14 1110

对照：$1101$ 循环左移 1 位得 $1011$ ✓，循环右移 1 位得 $1110$ ✓。

易错（循环移位 ≠ 普通移位）：普通移位会”丢掉”移出去的位并补 0；循环移位把丢掉的位补到另一端。只有循环移位才是环上的平移。用 <</>> 做平移会让边界上的基矢变成”自旋跑出去了”的非法态，而且会丢掉真正的边界项。

易错：RotLBit 里的 $L$ 必须等于比特串的总长度。用 $L=4$ 去处理 6 格点的态，平移会把第 4、5 位搅乱。

性能：bin(i).count("1") 在 Python 里是”优雅但慢”的写法。要在 $10^7$ 个基矢上反复调用，用查表（把 16 位一块的 popcount 预先存好）或 numpy 的 np.bitwise_count（NumPy ≥ 2.0）会快几十倍。Python ≥ 3.10 也可以用内置的 int.bit_count()。

哈密顿量矩阵的构造

以环上的自旋-1/2 反铁磁 Heisenberg 模型为主角：

把 $S_i\cdot S_{i+1}$ 拆成对角与非对角两部分（第一讲已给）：

这就是 ED 构造矩阵的全部内容：对角元用 ReadBit 算，非对角元用 FlipBit 造。

对角元

$S^z_i$ 是对角算符：它在每个基矢上的作用就是乘一个数 $\pm\frac12$。因此

  • 两个自旋平行（↑↑ 或 ↓↓）：$+\frac14$；
  • 两个自旋反平行：$-\frac14$。

对反铁磁（$J>0$），反平行的键能量更低——这就是反铁磁性的微观起源。把所有 $N$ 条键加起来：

环上取 $i+1 \to (i+1)\bmod N$（幻灯片里写的 $S_N = S_0$ 就是周期性边界）。

为什么这个式子这么值钱？ 因为它说明对角元不需要任何”矩阵”：对每个基矢（一个整数），做 $N$ 次 ReadBit 就得到对角元。内存 $O(1)$（只存一个数），时间 $O(N)$。这是 ED 高效的核心原因之一。

易错：环上最后一条键是 $(N-1, 0)$，不要漏。（后面那份示例代码用的是开链，正好少了这一条——不是矛盾，是两个不同的模型。）

易错：对角元必须写在 if 外面。不管两个自旋是否相同，每条键都贡献对角项。如果误把对角项也放进”两自旋不同”的 if 里，就只有”自旋相反”的基矢有对角元，漏掉了 $+\frac14$ 的贡献，能量完全错。

易错：Nl = 2**Ns 不要写成 2*Ns。这是最经典的笔误。

非对角元

升降算符的矩阵（$S^\alpha = \frac12\sigma^\alpha$）：

于是 $\frac12(S^+_iS^-_{i+1} + S^-_iS^+_{i+1})$ 的作用是交换一对反平行的自旋：

矩阵元为什么是 1（于是公式里给出 0.5）？因为 $S^+$ 把 $\downarrow$ 变成 $\uparrow$ 时系数恰好是 1（自旋-1/2 的特殊性），再乘公式里的因子 $\frac12$。

用比特语言说，这个过程是：

两个判据：

  1. 第 $i$ 与第 $i+1$ 个自旋必须不同。如果 $n_i = n_{i+1}$，那么 $S^+S^-$ 和 $S^-S^+$ 都作用为零（因为 $S^+|!\uparrow\rangle = 0$、$S^-|!\downarrow\rangle = 0$）。
  2. 必须同时翻转两个比特，矩阵元 $0.5$。

易错：矩阵元是 0.5 不是 1。这是 $\frac12$ 因子 + 自旋-1/2 的”巧合”共同造成的。对自旋-1 就不成立了（那时 $S^+$ 的矩阵元是 $\sqrt2$）。

易错：别把 $S^+S^-$ 写成 $S^+S^+$。前者守恒 $S^z$，后者不守恒——写错了 $S^z_{tot}$ 就不守恒，$U(1)$ 扇区立刻不成立（而且表现为”本征矢串扇区”这种很难查的现象）。

易错：幻灯片上 $\langle\cdots|S^+_iS^-_{i+1}|\cdots\rangle$ 的写法容易看漏下标顺序：是”第 $i$ 个的 $S^+$，第 $i+1$ 个的 $S^-$”。

稀疏三元组：COO 格式

幻灯片给了一张 32 行的表，把 4 格点环上全部非零的非对角元列出来。表头是 $(\text{col})_{10}\;|\;(\text{col})_2\;|\;i\;|\;i+1\;|\;(\text{row})_2\;|\;(\text{row})_{10}\;|\;\text{value}$，$value$ 列全是 0.5。底部一句话点题：“sparse matrix, only keep: row, column, value”。

这张表就是 scipy.sparse 的 COO 格式：三个等长数组 row、col、data。ED 的哈密顿量构造本质上就是”生成这三个数组”。例如前几行：

$(\text{row})_{10}$ $(\text{row})_2$ $i$ $i+1$ $(\text{col})_{10}$ $(\text{col})_2$ value
2 0010 0 1 1 0001 0.5
8 1000 3 0 1 0001 0.5
1 0001 0 1 2 0010 0.5
4 0100 1 2 2 0010 0.5

几个可以直接读出来的规律：

  • 非对角元总数严格等于 $N\cdot2^{N-1}$。环上有 $N$ 条键，每条键上有 $2^{N-1}$ 个”两自旋相反”的基矢。$N=4$ 时 $4\times8 = 32$ ✓，与表格吻合。加上 16 个对角元，总非零元 48 个，而矩阵有 $16\times16=256$ 个元素——稀疏度约 19%。
  • 对角线上的对称性：如果 $(\text{row},\text{col})$ 有一个非零元，那么 $(\text{col},\text{row})$ 也一定有一个同样大小的元（$\hat H$ 厄米，$S^+_iS^-_{i+1}$ 的厄米共轭是 $S^-_iS^+_{i+1}$）。表里能直接看到这种”成对出现”：第 1 行（$1\to2,\ i=0$）与第 3 行（$2\to1,\ i=0$）。这是校验代码的免费测试：构造完 $\hat H$ 后检查 (H - H.T).nnz == 0。
  • 每个基矢的非对角伙伴个数 = “相邻自旋相反的键数”，可以是 $0\sim N$。$(\text{col})_{10} = 5$（$0101$）有四个伙伴（4 条键上自旋都相反），而 $(\text{col})_{10}=1$（$0001$）只有两个。
  • 表里 $i=3,\ i+1=0$ 的行就是周期性边界的标志（键 $(3,0)$）。做开链时这些行必须删掉，矩阵会变成块结构。

易错：value 列全是 0.5 是自旋-1/2 的特例。换成 XXZ 模型（$\Delta\neq1$）非对角元仍是 0.5，但对角元要乘上 $\Delta$；换成 XY 模型则对角元全为 0。

易错（行、列写反）：矩阵元是 $\langle\text{row}|\hat H|\text{col}\rangle$。所以”翻转比特得到的那个态”是 row，”原来的态”是 col。对厄米且矩阵元为实数的 $\hat H$（本例即是），写反了矩阵完全不变（$\hat H^T = \hat H$），谱不会错；但如果 $\hat H$ 是复厄米的（$\hat H^T = \hat H^\neq\hat H$），写反就等于用了 $\hat H^$，关联函数、时间演化都会错。养成”先想清楚行列”的习惯。

完整谱（$N=4$ 环，实测）：$\{E\in\{-2,-1,0,+1\}\}$，简并度依次 $1,3,7,5$。

这个结果可以和第一讲的严格论证互相印证：4 个 $s=1/2$ 自旋总共含 2 个单重态（$S=0$）、3 个三重态（$S=1$）、1 个五重态（$S=2$）。完全对称的五重态是精确本征态、每条键给 $+\frac14J$，故 $E=+J$；基态是唯一的 $S=0$ 单重态（$E=-2J$），符合第一讲提到的 Marshall 定理（二分格子上 $N$ 偶数时基态是单态）。谱的迹也是 0：$-2 - 3 + 0 + 5 = 0$ ✓，与后面验证清单里的 $\mathrm{Tr}\,\hat H = 0$ 一致。

# 左：4 格点环的完整谱 + 自旋多重态标注（谱是解析已知的）
levels = [(-2.0, 1, "$S=0$ singlet   (ground state)", .30, "#2ca02c"),
          (-1.0, 3, "$S=1$ triplet", 0., "#d62728"),
          ( 0.0, 1, "$S=0$ singlet", .26, "#d62728"),
          ( 0.0, 6, r"$2\times(S=1)$ triplets", -.34, "#d62728"),
          ( 1.0, 5, "$S=2$ quintet (fully polarised)", 0., "#d62728")]
fig, (a1, a2) = plt.subplots(1, 2, figsize=(12.5, 4.5))
for (E, mult, lab, dy, c) in levels:
    a1.hlines(E, 0, mult, color=c, lw=3.2); a1.plot(mult, E, "o", color=c, ms=7)
    a1.text(mult + .3, E + dy, "$E=%+.0f$, dim %d\n%s" % (E, mult, lab),
            va="center", fontsize=8.5, color=c)
a1.set_xlim(0, 16); a1.set_ylim(-2.9, 2.1)
a1.set_xlabel("degeneracy"); a1.set_ylabel("$E/J$"); a1.grid(alpha=.25)
a1.set_title(r"exact spectrum, $E_0=-2J$", fontsize=10.5)

# 右：E0/N 随 N 收敛到 Bethe ansatz
Ns_a = [4, 6, 8, 10, 12, 14]
e0n = [np.atleast_1d(eigsh(HeisenbergCOO(n, periodic=True), k=1, which='SA',
                           return_eigenvectors=False))[0] / n for n in Ns_a]
a2.plot(Ns_a, e0n, "o-", color="#1f77b4", label="ED, periodic ring")
a2.axhline(-0.25, color="#d62728", ls="--", label=r"Neel classical $-J/4$")
a2.axhline(-0.443147, color="#2ca02c", ls="-.", label=r"Bethe ansatz: $J(\frac14-\ln2)$")
a2.set_xlabel("$N$ (ring)"); a2.set_ylabel(r"$E_0/N$"); a2.legend(fontsize=8.5)
a2.grid(alpha=.3); a2.set_ylim(-.52, -.21)
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_heisenberg_spectrum.png", dpi=190)

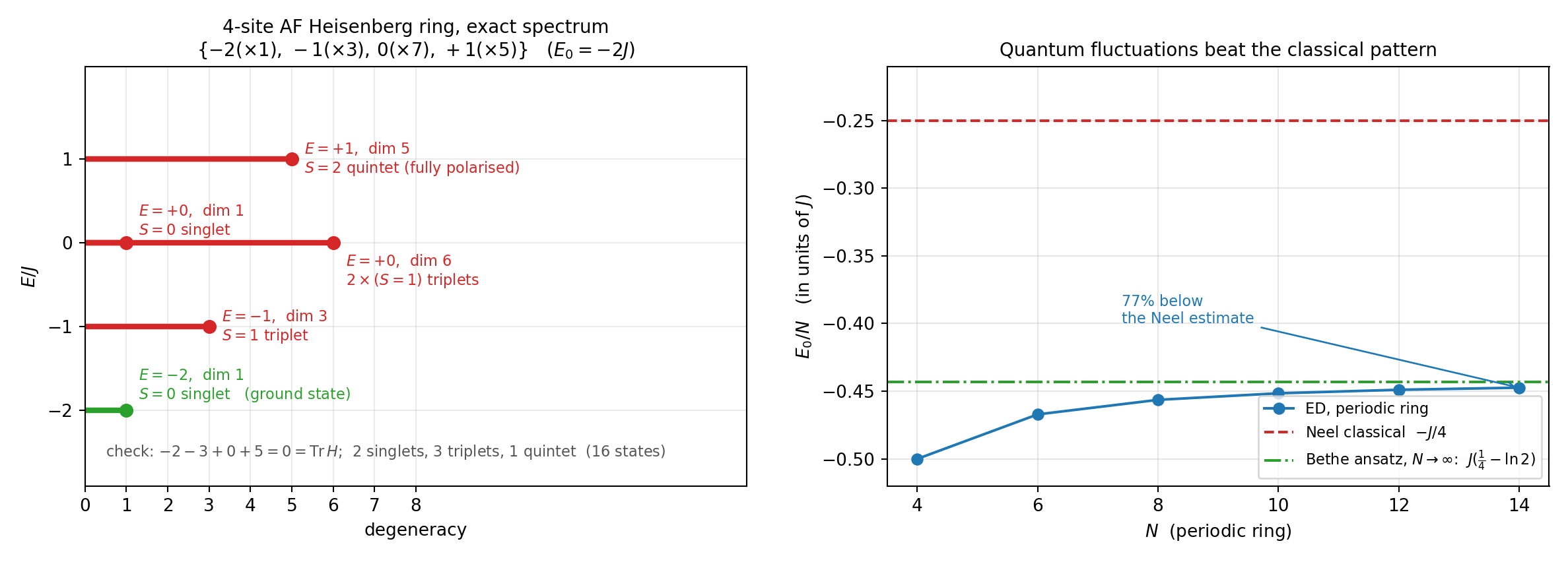

4 格点 Heisenberg 环的精确谱与量子涨落

左图读法：横轴是简并度（= 那一能级的态数），纵轴是能量。绿色的 $E=-2$ 是唯一的单重态基态；$E=+1$ 的五重态就是完全极化态，每条键给 $+\frac14J$、四条键共 $+J$——它是精确本征态（$S^z_iS^z_j$ 与 $S^\pm$ 都作用为零式的组合）。图下那行 “check” 是免费的检验：$2$ 个单重态 $+$ $3$ 个三重态 $+$ $1$ 个五重态 $= 2\times1+3\times3+1\times5 = 16$ 个态 ✓，迹 $=0$ ✓。

右图是”数值 $\to$ 物理”的桥梁：ED 逐点给出 $E_0/N$，在 $N=4\sim14$ 上从 $-0.500$ 收敛到 $-0.443$——正是第一讲给的严格解 $J(\frac14-\ln2)=-0.4431J$。而 Néel 变分线在 $-0.25$，比精确值高 77%。这张图把第一讲那句”量子涨落把能量降低了 77%”从一句话变成了可以看见的曲线。

完整代码与验证清单

把上面所有零件拼起来，就是本讲的中心。开边界的一维反铁磁 Heisenberg 链：

def GetHopList(Ns, periodic=False):
    """生成键表。开链共 Ns-1 条键；periodic=True 时加上 (Ns-1, 0)。"""
    HopList = [[i, i + 1] for i in range(Ns - 1)]
    if periodic:
        HopList.append([Ns - 1, 0])
    return HopList

def HeisenbergCOO(Ns, J=1.0, periodic=False):
    """用 (row, col, value) 三元组构造 Heisenberg 环/链的稀疏矩阵。"""
    HopList = GetHopList(Ns, periodic)
    Nl = 2 ** Ns                      # 注意：是 2**Ns，不是 2*Ns
    HI, HJ, HV = [], [], []

    for i0 in range(Nl):              # i0 = col（列，即"原始态"）
        for (Pos0, Pos1) in HopList:
            # --- 非对角元：只有两自旋不同才贡献 ---
            if ReadBit(i0, Pos0) != ReadBit(i0, Pos1):
                i1 = FlipBit(FlipBit(i0, Pos0), Pos1)   # i1 = row（行）
                HI.append(i1); HJ.append(i0); HV.append(0.5 * J)
            # --- 对角元：无条件累加（必须在 if 外面）---
            HI.append(i0); HJ.append(i0)
            HV.append(J * (ReadBit(i0, Pos0) - 0.5) * (ReadBit(i0, Pos1) - 0.5))

    # COO 是"构造格式"；转成 CSC/CSR 才能做矩阵-矢量乘法
    return sparse.coo_matrix((HV, (HI, HJ)), shape=(Nl, Nl)).tocsc()

逐块拆开：

  1. 基矢编号：Nl = 2**Ns，i0 遍历所有基矢（col），i1 是伙伴基矢（row）。
  2. 键表：GetHopList 返回 [[0,1],[1,2],...,[Ns-2,Ns-1]]。做环只需在末尾加 [Ns-1, 0]。
  3. 非对角块：若 Pos0、Pos1 两位不同，就同时翻转它们得到 i1，追加一条 (row=i1, col=i0, value=0.5*J)。
  4. 对角块：无论是否翻转，都对每个键累加 $(S^z_{Pos0})(S^z_{Pos1})$ 到 $(i0,i0)$。因为循环遍历所有键，重复的 $(i0,i0)$ 会被 COO 自动求和——这正是 $\sum_i$ 的代码实现，也是这段代码优雅的地方。
  5. 组装：COO 是”构造格式”（可以随便重复累加），CSC/CSR 才是”计算格式”（可以参与运算）。对 $\hat H y = x$ 这种矩阵-矢量乘法，CSR 更自然（按行取内积）；对 $\hat H^T y$ 或按列操作，CSC 更自然。两者都可以，eigsh 内部会自己选。

验证清单（这是本讲的”考试重点”，务必全部跑一遍）：

检验 期望值 实测
$N=2$ 单键 $E_0$ $-0.75$（单重态，第一讲已证） ✓
$N=4$ 开链 $E_0$ $\approx-1.6160254$ ✓
$N=4$ 环 $E_0$ $-2$（精确） ✓
$N=4$ 环的谱 $\{-2(\times1),-1(\times3),0(\times7),+1(\times5)\}$ ✓
迹 $\mathrm{Tr}\,\hat H = 0$ ✓
厄米性 (H - H.T).nnz == 0 ✓
非零元个数（$N=4$ 环） $32 + 16 = 48$ ✓

其中 $\mathrm{Tr}\,\hat H = 0$ 值得单独一说：每条键的 $S^z_iS^z_{i+1}$ 在 $\uparrow\uparrow$ 和 $\downarrow\downarrow$ 上给 $+\frac14$、在 $\uparrow\downarrow/\downarrow\uparrow$ 上给 $-\frac14$，两种组态数目相同，正负恰好抵消。这是一个不需要算就已知的严格结果——用已知结果检验代码，是 ED 的基本素养。

for Ns, per in [(4, True), (4, False), (10, False)]:
    H = HeisenbergCOO(Ns, periodic=per)
    e0 = eigsh(H, k=1, which='SA', return_eigenvectors=False)[0]
    print(Ns, "periodic" if per else "open", "E0 =", round(float(e0), 6))

易错：本页代码是开链，而前面三节讲的是环。两者只差一条键，但物理差别不小（开链有边界自旋，环是平移不变的）。读幻灯片时不要以为前后矛盾。

性能：对 $N\ge20$，这段”逐基矢逐键”的 Python 双重循环会变慢。下一步的优化是（a）只遍历 $S^z$ 扇区、（b）用 numpy 向量化位运算、（c）用 Lin 表做查找。

推广：代码把 $J$ 做成了参数（默认 $J=1$，幻灯片里是硬编码的 1），所以改 $J$ 只要调 HeisenbergCOO(Ns, J=2.0)。推广到 $XXZ$（$\Delta$）只要给对角元乘 $\Delta$；推广到自旋-$s$ 则 $S^\pm$ 的矩阵元不再等于 1（$s=1$ 时是 $\sqrt2$），”一位比特 + 一次 FlipBit”这套也要重写。

对称性与基矢查找

块对角化：最便宜的加速

对称性是 ED 里”最便宜的加速”——不需要任何近似，只需要一点群论。

原理很简单：如果 $\hat H$ 与某个算符 $\hat G$ 对易（$[\hat H,\hat G] = 0$），那么可以在 $\hat G$ 的本征基里把 $\hat H$ 写成块对角形式：

只对角化目标扇区，维数降低 $d_\alpha$ 倍、时间降低 $d_\alpha^3$ 倍。逐个看：

对称性 守恒量 / 量子数 扇区数 典型加速
$U(1)$（粒子数 / $S^z_{tot}$） $N_\uparrow - N_\downarrow$ $N+1$ 最大扇区维数 $\approx 2^N/\sqrt{\pi N/2}$，即 $\times\sqrt{\pi N/2}$
平移 $T$ 动量 $\mathbf k = 2\pi\mathbf m/N$ $N$ $\times N$
点群 $PG$（反射、旋转） 不可约表示 $\lvert PG\rvert$ $\times\lvert PG\rvert$
自旋反演（$\uparrow\leftrightarrow\downarrow$） 宇称 $\pm$ 2 $\times2$
$SU(2)$ 总自旋 $S$ $\sim N/2$ 只对”多重态”加速

幻灯片上给了两个例子，说明”能用的对称性取决于几何”：

  • 40 格点方格子：平移群 $T$ 有 40 个元素，点群 $PG$ 有 4 个元素，乘积群 $40\times4=160$。于是 $\binom{40}{20}/160 \approx 8.6\times10^8$。注意：只有当你选的团簇本身具有这些对称性时才能用得上——幻灯片画面上那个倾斜的红方框就是在展示”怎么在格子里挑一个对称性好的团簇”。
  • 二十-十二面体（30 顶点）：这是富勒烯/多面体分子磁性模型的代表，其对称群 $I_h$ 有 120 个元素。在分子问题上，对称性带来的加速比平移群更大。

易错：对称性越多越好，但”能用的对称性”取决于几何。三角格子/笼目格子的团簇往往只能保留部分平移对称性（例如 $N=39$ 的三角格子，不能整除成方格子形状）；选团簇是 ED 研究的一门手艺，选错了要么用不上对称性，要么引入严重的有限尺寸效应。

$U(1)$ vs $SU(2)$：$U(1)$ 只固定 $S^z_{tot}$；$SU(2)$ 还固定 $S_{tot}$，能把同一多重态里的态合并。用 $SU(2)$ 更省内存，但代码复杂得多（要处理 Clebsch–Gordan 系数）。本讲只要求用 $U(1)$（作业评分表里有”没用 $U(1)$ 扣 20 分”）。

易错：自旋反演对称性只有在零磁场、且扇区 $S^z$ 与 $-S^z$ 对称时才能用。

U(1) 对称性

$U(1)$ 对称性 $= S^z_{tot}$ 守恒。因为 Heisenberg 模型（和 Hubbard 模型）的每一项都不改变自旋向上的格点数，所以 $N_\uparrow$ 是好量子数。于是可以按 $N_\uparrow$ 把基矢分桶。$N=4$ 的例子：

扇区 基矢（全局标号） 维数 $=\binom{N_\uparrow}{N}$
$N_\uparrow = 0$ $\{0\}$ 1
$N_\uparrow = 1$ $\{1, 2, 4, 8\}$ 4
$N_\uparrow = 2$ $\{3, 5, 6, 9, 10, 12\}$ 6
$N_\uparrow = 3$ $\{7, 11, 13, 14\}$ 4
$N_\uparrow = 4$ $\{15\}$ 1

和为 16 ✓。一般地 $\sum_{i=0}^{N}\binom{N}{i} = 2^N$——这不是巧合，而是”分桶”的必然结果：所有桶加起来就是原来的 $2^N$ 个基矢（这就是二项式定理）。所以一般有 $N+1$ 个子空间。

“局部下标从 0 重新编号”是这一节的技术核心。以 $N_\uparrow=2$ 为例：

全局基矢标号：   3      5      6      9     10     12
局部下标：       0      1      2      3      4      5      ← 扇区内的新编号

这样每个扇区都是一个独立的、维数小得多的 ED 问题。$N=4$ 时最大扇区是 $\binom42 = 6$，比 $2^4=16$ 小；$N=40$ 时最大扇区是 $\binom{40}{20} = 1.38\times10^{11}$，比 $2^{40}\approx1.1\times10^{12}$ 小约 8 倍——加速比就是：

# 左：4 格点按 N_up 分桶（就是讲义第 17 页那张表）
sectors = {}
for n in range(2 ** 4):
    sectors.setdefault(PopCntBit(n), []).append(n)
fig, (a1, a2) = plt.subplots(1, 2, figsize=(12.5, 4.4))
for k in sorted(sectors):
    a1.bar([k], [len(sectors[k])], color=plt.get_cmap("viridis")(k / 4), edgecolor="k")
    a1.text(k, len(sectors[k]) + .15, "$N_\\uparrow=%d$\n%s"
            % (k, str(sectors[k]).replace(" ", "")), ha="center", fontsize=7.6)
a1.set_xlabel("$N_\\uparrow$ (sector label)"); a1.set_ylim(0, 10.5)
a1.set_title(r"$\sum_k\binom{4}{k}=2^4=16$", fontsize=11)

# 右：最大扇区 vs 全空间，加速比 sqrt(pi N / 2)
Ns_a = np.arange(4, 41, 2)
a2.plot(Ns_a, 2.0 ** Ns_a, "s--", color="#c0c0c0", label=r"full space $2^N$")
a2.plot(Ns_a, [comb(int(n), int(n) // 2) for n in Ns_a], "o-",
        color="#1f77b4", label=r"largest sector $\binom{N}{N/2}$")
a2.set_yscale("log"); a2.legend(fontsize=9); a2.grid(alpha=.3)
a3 = a2.twinx()
a3.plot(Ns_a, np.sqrt(np.pi * Ns_a / 2), "^:", color="#d62728", label=r"speedup $\sqrt{\pi N/2}$")
a3.set_ylim(2.2, 12)
a2.set_title(r"$U(1)$ buys $\sqrt{\pi N/2}$ -- polynomial, not exponential", fontsize=11)
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_u1_sectors.png", dpi=190)

U(1) 扇区划分与加速比

读图：

  • 左：五个桶的大小正好是二项式系数 $1,4,6,4,1$。$N_\uparrow=2$ 那个桶最大（6 个态），它就是你要对角化的那个小问题。桶里括号中的数字是全局基矢标号，桶内要重新编号 $0\sim5$。
  • 右：两条线在对数坐标下几乎平行——因为加速比是常数因子而不是指数。红三角给出这个因子：$N=40$ 时约 7.9 倍。

一个必须记住的清醒判断：$\sqrt{\pi N/2}$ 是多项式收益，$N=40$ 也只有 8 倍。它救不了指数墙。它之所以重要，是因为它是”免费”的（只要求 $S^z$ 守恒，不损失精度），而且在它之上还能叠平移（$\times N$）和点群（$\times4$）——$40$ 格点方格子上 $8\times40\times4\approx1280$ 倍，这才是那几个百亿维数能被算出来的真正原因。

实现要点（三步）：

  1. 生成全部 $2^N$ 个基矢，按 PopCntBit(i) 分桶；
  2. 每个桶内部按整数升序排序（这样局部下标就是”桶内秩”）；
  3. 建一个查找表：给定全局整数 $i$，返回它在所属扇区里的局部下标。

易错：”$\uparrow$ 的个数”与 $S^z_{tot}$ 的关系是 $S^z_{tot} = N_\uparrow - N/2$。所以 $N_\uparrow$ 扇区也常被叫做”$S^z$ 扇区”，编号方式有两种（$N_\uparrow$ 或 $S^z$），看代码里怎么定义。

易错：每个扇区的维数 $\binom{N}{N_\uparrow}$ 是”基矢个数“，不是”矩阵大小”；若按稠密存，矩阵大小是它的平方。

易错（什么时候能分桶）：只有 $S^z$ 守恒的模型才能这么分桶。加轴向磁场 $h\sum_iS^z_i$ 仍然可以（磁场只改变对角元，不改变扇区）；但加横场 $h\sum_iS^x_i$ 就不行了，因为 $S^x$ 不守恒 $S^z$——第一讲的横场 Ising 模型就是这种情况，它的 $U(1)$ 扇区划分要靠费米子变换（Jordan–Wigner）之后才恢复。

Lin 表：两次内存读取

问题是什么？ 在 ED 里你会反复问同一个问题：“给定基矢的整数 $i$，它在当前扇区里排第几号（局部下标）？” 例如非对角元 (row, col) 里的 row 是一个整数，但你构造稀疏矩阵时需要的是它在扇区内的行号。

朴素做法是开一个长度 $2^N$ 的查找数组：

index = -np.ones(2 ** N, dtype=int)     # -1 表示不在这个扇区
for k, i in enumerate(basis):
    index[i] = k

对 $N\le24$ 没问题（$2^{24} = 1.6\times10^7$ 个整数，约 128 MB）；但 $N=40$ 时 $2^{40}$ 个整数要 8 TB，内存就爆了。

Lin 表（H. Q. Lin, Phys. Rev. B 42, 6561 (1990)）的想法：既然基矢本身是 $N$ 个比特，把它切成两半（各 $N/2$ 位），分别记为配置 A 和配置 B。那么”查找”就变成

其中 $J_a$、$J_b$ 是两张小表（各约 $2^{N/2}$ 项）。两次内存读取就得到答案，而且表的大小是 $O(2^{N/2})$ 而不是 $O(2^N)$——对 $N=40$，$2^{20}$ 项的表格只要 4 MB。这就是”time and memory efficient”的含义。

一个完整的例子：6 格点 3 上 3 下

把格点切成 A（前 3 个）和 B（后 3 个），于是 $N_\uparrow = N^A_\uparrow + N^B_\uparrow$。扇区总维数是 $\binom63 = 20$。

表 $J_a(I_a)$：A 段内部的名次。 把 A 的 8 种配置按”$\uparrow$ 的个数”分组，组内按整数升序排名，名次从 1 开始：

$I_a$ 配置 A $J_a$ $\uparrow$ 数
7 111 1 3
3 011 1 2
5 101 2 2
6 110 3 2
1 001 1 1
2 010 2 1
4 100 3 1
0 000 1 0

表 $J_b(I_b)$：B 段之前的”累积偏移”。 它等于”在 $I_b$ 之前的所有 B 配置，各自能配多少个 A 配置”的总和：

$I_b$ 配置 B $\uparrow$ 数 需配 $\uparrow$ 数 可配 A 配置数 $=\binom{3}{3-n_b}$ $J_b$
0 000 0 3 $\binom33 = 1$ 0
1 001 1 2 $\binom32 = 3$ 1
2 010 1 2 3 4
4 100 1 2 3 7
3 011 2 1 $\binom31 = 3$ 10
5 101 2 1 3 13
6 110 2 1 3 16
7 111 3 0 $\binom30 = 1$ 19

于是 $J = J_a + J_b$ 给出 $1\sim20$ 的全局下标。这正是幻灯片上那四张表的来源（行是 A 配置、列是 B 配置，每张表只对应一种 $N^A_\uparrow$）：

B=000 B=001 B=010 B=100 B=111
A=111 1 = 1+0
A=011 2 = 1+1 5 = 1+4 8 = 1+7
A=101 3 = 2+1 6 = 2+4 9 = 2+7
A=110 4 = 3+1 7 = 3+4 10 = 3+7

完整 20 行（与 Lin 论文 Table II 逐项一致，已数值验证）：

$J$ A $I_a$ $J_a$ B $I_b$ $J_b$ $J$ A $I_a$ $J_a$ B $I_b$ $J_b$
1 111 7 1 000 0 0 11 011 3 1 100 4 10
2 011 3 1 001 1 1 12 101 5 2 100 4 10
3 101 5 2 001 1 1 13 110 6 3 100 4 10
4 110 6 3 001 1 1 14 001 1 1 101 5 13
5 011 3 1 010 2 4 15 010 2 2 101 5 13
6 101 5 2 010 2 4 16 100 4 3 101 5 13
7 110 6 3 010 2 4 17 001 1 1 110 6 16
8 001 1 1 011 3 7 18 010 2 2 110 6 16
9 010 2 2 011 3 7 19 100 4 3 110 6 16
10 100 4 3 011 3 7 20 000 0 1 111 7 19

结构一目了然：排序是外层按 $I_b$ 升序、内层按 $I_a$ 升序；每个 $I_b$ 块的大小 $=\binom{3}{3-n^B_\uparrow}$（能配上它的 A 配置数，即从前 3 个 A 位里选 $3-n^B_\uparrow$ 个放 $\uparrow$）。幻灯片把 $J=2,3,4$ 标成粉色、$J=11,12,13$ 标成蓝色——这两组正好是”同一个 B 配置（分别是 001 和 100）配三个 A 配置”。

怎么用：给定一个 6 位基矢整数 $i$：

Ia = PickBit(i, 0, 3)      # 低 3 位 = 配置 A
Ib = PickBit(i, 3, 3)      # 高 3 位 = 配置 B
J = Ja[Ia] + Jb[Ib]        # 两次内存读取 -> 扇区内下标（1..20）
NA = 3                                   # N = 6, N_up = 3
Ja = {}                                  # A 段内的名次（从 1 开始）
for na in range(NA + 1):
    for r, c in enumerate(sorted(c for c in range(8) if bin(c).count("1") == na), 1):
        Ja[c] = r
Jb, off, order_b = {}, 0, []              # B 段前的累积偏移（从 0 开始）
for nb in range(NA + 1):
    for c in sorted(c for c in range(8) if bin(c).count("1") == nb):
        Jb[c] = off; off += comb(NA, NA - nb); order_b.append(c)

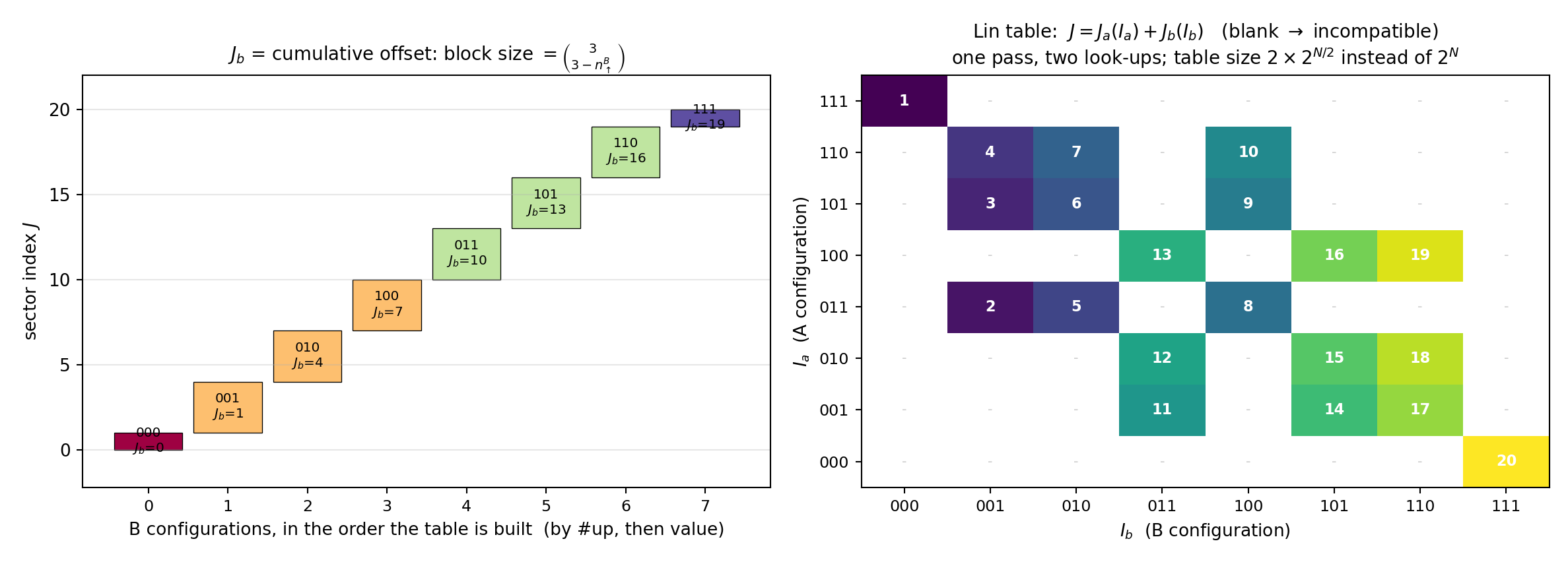

fig, (a1, a2) = plt.subplots(1, 2, figsize=(12.5, 4.5))
for x, c in enumerate(order_b):           # 按"建表顺序"堆叠
    nb = bin(c).count("1"); h = comb(NA, NA - nb)
    a1.bar(x, h, bottom=Jb[c], color=plt.get_cmap("Spectral")(nb / NA), edgecolor="k")
    a1.text(x, Jb[c] + h / 2, format(c, "03b") + "\n$J_b$=%d" % Jb[c],
            ha="center", fontsize=7.6)
a1.set_ylabel("sector index $J$"); a1.set_ylim(-2.2, 22)

# 整个 J 表：行 = I_a，列 = I_b，格子里写 J
M = np.full((8, 8), np.nan)
for ia in range(8):
    for ib in range(8):
        if bin(ia).count("1") + bin(ib).count("1") == 3:
            M[ia][ib] = Ja[ia] + Jb[ib]
a2.imshow(np.where(np.isnan(M), np.nan, M), cmap="viridis", vmin=1, vmax=20,
          origin="lower", aspect="auto")
for ia in range(8):
    for ib in range(8):
        txt = ("%d" % M[ia][ib]) if not np.isnan(M[ia][ib]) else "-"
        a2.text(ib, ia, txt, ha="center", fontsize=8.5,
                color="white" if not np.isnan(M[ia][ib]) else "#cccccc")
a2.set_xticks(range(8)); a2.set_xticklabels([format(i, "03b") for i in range(8)], fontsize=9)
a2.set_yticks(range(8)); a2.set_yticklabels([format(i, "03b") for i in range(8)], fontsize=9)
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_lin_table.png", dpi=190)

Lin 表的块结构与 J 表

右图这张 $8\times8$ 的表就是讲义第 19–20 页那四张小表的合并版：行是 $I_a$、列是 $I_b$、格子里是 $J$；短横线表示”这个组合凑不出 3 个 $\uparrow$，不合法”。可见 $J$ 从 1 排到 20，而且是按块整齐排列的——同一个 $I_b$ 的三个格子（$J=2,3,4$ 或 $11,12,13$）在图上正好并排，这就是讲义里被标成粉/蓝的那两组。

左图把”块”的来历画了出来：$J_b$ 就是前面所有块的大小累加，块的大小 $=\binom{3}{3-n^B_\uparrow}$。例如 $I_b=001$（含 1 个 $\uparrow$）要配 2 个 $\uparrow$ 的 A 段，所以块大小是 $\binom32=3$。

怎么用（$O(1)$ 的查找）：

Ia = PickBit(i, 0, 3)      # 低 3 位
Ib = PickBit(i, 3, 3)      # 高 3 位
J  = Ja[Ia] + Jb[Ib]       # 两次内存读取

对照讲义 Table II 逐项检查：$J=1$ 对应 $(111,000)$、$J=20$ 对应 $(000,111)$、中间 $J=2,3,4$ 是 $I_b=001$ 的三连块——全部吻合。

为什么这样能”两次读取”？ 因为 $J_a$ 只依赖 A 段（一张 $2^3=8$ 项的表），$J_b$ 只依赖 B 段（另一张 8 项的表）。表的总大小是 $2\times2^{N/2}$，而不是 $2^N$。

易错（最容易差 1 的地方）：$J_a$ 从 1 开始，$J_b$ 从 0 开始——这个”不对称”是故意的：$J_b$ 是”前面的块有多大”（偏移），$J_a$ 是”块内第几个”（名次），两者相加才是从 1 开始的名次。

易错（off-by-one）：论文用的是 1-based 下标（$J = 1,\dots,20$）；写代码时通常要减 1 变成 0-based。这是 Lin 表实现里最常见的 bug。

易错：四张表的行是 A 配置、列是 B 配置（或反之），每张表只对应一种 $N^A_\uparrow$ 的取值。不要试图用一张表覆盖所有情况。

性能：Lin 表只解决”查找”这一件事。它不改变矩阵的稀疏性，也不改变对角化的复杂度；它省的是每次矩阵-矢量乘法里查表的时间。在 $10^9$ 维的问题里，这一项是主要开销。

优化：A/B 的切分点不一定要在正中间。最优切分要平衡两张表的大小和查找次数，常见做法是让 $2^{N_A}\approx2^{N_B}$（即 $N_A\approx N_B$）。

推广（幻灯片底部留的思考题”how about higher spins? bosons?”）：

  • 高自旋（$S=1,3/2,\dots$）：每个格点有 $2S+1$ 个态，不再是”一位比特”，需要多个比特或”混合进制”表示；$J_a$、$J_b$ 的构造要推广为”按每段的占据数分布分块”。思路一样，但表要多几维。
  • 玻色子（Holstein 模型的声子）：每个格点的声子数原则上无上限，必须截断到 $n_{\max}$；”粒子数守恒”仍然是 $U(1)$，所以分块思路仍然适用，但”每段能配多少种 A 配置”要重新算。

费米子系统

Hubbard 模型与算符顺序约定

（第一讲已给；严格说还有 $-\mu\sum_{i\sigma}n_{i\sigma}$。）费米子算符满足反对易关系：

为什么要”固定约定”？ 因为反对易关系使得算符的顺序有物理意义：交换两个产生算符会多出一个 $-1$。为了在代码里唯一地确定这个符号，必须事先约定一个标准的算符顺序。本讲选的约定是：所有 $\uparrow$ 的产生算符放在 $\downarrow$ 的产生算符的左边，同一自旋内按格点编号升序。于是 $N=4$ 的例子可以写成

前三个是 $\uparrow$（格点 0, 2, 3），后两个是 $\downarrow$（格点 1, 3）。

比特布局：把整个 $2N$ 位整数分成两段——低 $N$ 位放 $\uparrow$，高 $N$ 位放 $\downarrow$：

验证幻灯片的例子：

  • $\uparrow$ 在格点 $\{0,2,3\}$：$n_\uparrow = 2^0+2^2+2^3 = 1+4+8 = 13 = 1101_2$ ✓
  • $\downarrow$ 在格点 $\{1,3\}$：$n_\downarrow = 2^1+2^3 = 2+8 = 10 = 1010_2$ ✓
  • $n = 13 + 16\times10 = 13+160 = 173 = (10101101)_2$ ✓

这解释了幻灯片上”$\downarrow$ 写在左边、$\uparrow$ 写在右边”的排版：整数写成二进制时高位在左，而高 $N$ 位正是 $\downarrow$。

易错（最容易搞混的一对）：“算符串里 $\uparrow$ 在左” 和 “比特串里 $\downarrow$ 在左” 恰好相反，一个是符号约定、一个是整数编码，幻灯片刻意把两者并排展示。不要记混。

重要：Hubbard 模型有两个 $U(1)$ 守恒量——$N_\uparrow$ 与 $N_\downarrow$ 分别守恒（跃迁项 $c^\dagger_{i\sigma}c_{j\sigma}$ 保持 $\sigma$ 不变）。所以扇区数是 $(N+1)^2$，比自旋模型的 $N+1$ 多得多。这也解释了为什么 Hubbard 的 ED 只能做到 20–24 个格点（前面”规模极限”一节）。

带符号的基矢操作

这是本讲最容易写错的一页。核心思想只有一条：

在费米子基矢里插入或删除一个算符时，要数一数”它左边有几个占据的算符”，每有一个就乘一个 $-1$。

这条规则的来源是 Jordan–Wigner 变换（第一讲的二次量子化一节）：费米子算符 = 自旋算符 × 一条”符号弦”。

$N$ 格点系统里”有用”的四条操作：

粉色方框突出的是 $\downarrow$ 情形里多出来的那一项 $\sum_{k=0}^{N-1}n_{k\uparrow}$。 逐条看：

  • $\uparrow$ 的插入/删除：只数 $\uparrow$ 的占据数。因为按约定所有 $\uparrow$ 都在最左边，插入/删除 $\uparrow$ 时只需要跨过它左边的 $\uparrow$。$c^\dagger_{i\uparrow}$ 插入到第 $i$ 位时，左边有 $\sum_{k<i}n_{k\uparrow}$ 个 $\uparrow$，所以要乘 $(-1)^{\sum_{k<i}n_{k\uparrow}}$。
  • $\downarrow$ 的插入/删除：除了跨过左边的 $\downarrow$，还要跨过全部的 $\uparrow$（因为 $\uparrow$ 全部在 $\downarrow$ 的左边），所以要多乘一个 $(-1)^{\sum_k n_{k\uparrow}}$。

用比特语言说：

$\hat H$ 本身也可能带来额外符号。幻灯片给了一个很好的例子：

第一个等号是把 $c_{0\downarrow}$ 作用在 $c^\dagger_{0\downarrow}|0\rangle$ 上（抵消，系数 1）；第二个等号是交换两个产生算符要出负号——这正是”标准顺序”约定的意义：只要你把算符重排成标准顺序，符号就自动对了。

易错（最常见的症状）：忘记 $\downarrow$ 的那个额外因子 $\sum_k n_{k\uparrow}$。症状是：$\hat H$ 的本征值不对、或者不同扇区之间”看起来”不守恒。

怎么验证：用一个已知答案的小例子。比如 $2$ 格点 Hubbard 的 $U=0$ 极限——单粒子能级必须是单键的 $\pm t$；四格点环 $U=0$ 极限的单粒子能级必须是 $\{-2,0,0,+2\}$（每档 2 个自旋态）。任何符号错误都会立刻破坏它。

易错：”数左边有几个”里的”左边”是指格点编号更小（在标准顺序下），不是指”比特串里更靠左”。本讲约定：算符串顺序是 $\uparrow$ 在前、$\downarrow$ 在后；同一自旋内按格点编号升序。

性能：PopCntBit 在这里再次派上用场——$\sum_{k}n_{k\uparrow}$ 就是”$\uparrow$ 段整段的 popcount”，用一次 PopCntBit(n & ((1<<N)-1)) 就得到。

重要：符号必须在”每一次矩阵元计算”里都算一遍，不能只在构造基矢时算一次——因为符号依赖于具体的算符（哪个格点、哪个自旋）。

单一全局比特串：更稳的写法

上面那套”$\uparrow$ 在左、$\downarrow$ 在右 + 额外因子”的约定，正确但容易记错。实践中有一个更稳的写法：用一条全局的 $2N$ 位比特串表示全部自旋轨道，把轨道按全局编号排序。

设自旋轨道编号 $p = i + N\sigma$（$\sigma=0$ 为 $\uparrow$，$1$ 为 $\downarrow$），即 bit $0\sim N-1$ 是各格点的 $\uparrow$、bit $N\sim2N-1$ 是各格点的 $\downarrow$。Fock 态按轨道编号递增填充，于是任何产生/湮灭算符携带的符号统一为

即”排在轨道 $p$ 前面的已占据轨道数的奇偶性“。代码就三行：

def create(n, p):        # c_p^+ 作用在 |n>，返回 (新态, 符号)
    if (n >> p) & 1: return None
    return (n | (1 << p)), (-1) ** popcount(n & ((1 << p) - 1))

def annihilate(n, p):    # c_p 作用在 |n>，返回 (新态, 符号)
    if not ((n >> p) & 1): return None
    return (n & ~(1 << p)), (-1) ** popcount(n & ((1 << p) - 1))

为什么这个写法更好？ 因为跨自旋的相对符号由同一个公式自动给出，不需要手工在张量积里拆分 $S^+S^-$ 时拆正负号——而那正是最容易出错的地方。U(1) 扇区也直接由 popcount(n & 0x3F) 和 popcount(n >> 6) 给出。

两个约定在数学上完全等价（都能给出正确的 $\hat H$），但会给出相差整体符号或扇区内重排的本征矢。同一份代码里必须固定用一种，混用会导致关联函数（$\langle S_i\cdot S_j\rangle$ 这类需要 $S^+S^-$ 的量）符号错乱。

本课程的作业（$2\times3$ 梯子上的扩展 Hubbard 模型）用的就是这个”单一全局比特串”方案。

求解与测量

怎么把矩阵解出来：完全对角化 vs 迭代对角化

拿到 $\hat H$ 的 $(row,col,value)$ 三元组之后，剩下的问题就是线性代数。这里只讲”选哪种、代价多少”；具体的迭代算法（Lanczos、变分法、格林函数）是第 1 章下半场（ED II）的内容，见下一讲 03 迭代对角化与谱函数。

完全对角化：求出矩阵全部 $D$ 个本征值与全部本征矢。算法是 Householder 三对角化 + 隐式 QR 迭代，代价时间 $O(D^3)$、内存 $O(D^2)$（因为要存下 $D\times D$ 的本征矢矩阵）。

迭代对角化：只求少数几个本征值。核心是”矩阵-矢量乘法 + 子空间迭代”，不需要矩阵元，只需要 $\hat H$ 对矢量的作用——这正是前面”程序结构”里 needs only operations 的含义。迭代次数通常只有几十到几百，每次矩阵-矢量乘法 $O(\mathrm{nnz})$，总时间大致 $O(D)$ 到 $O(D^2)$，而内存降到 $O(D)$。

完全对角化 迭代对角化
时间 $O(D^3)$ $O(D)\sim O(D^2)$
内存 $O(D^2)$ $O(D)$
得到什么 全部 $D$ 对 $(\{E_n\},\{\lvert\psi_n\rangle\})$ 指定的少数几个（如最低 $k$ 个）
适用 $D\lesssim10^4$ $D\lesssim10^{9}$（配合对称性与稀疏性）

具体的内存账：$D=2^{12}=4096$ 时，本征矢矩阵要 $4096^2 = 1.7\times10^7$ 个复数（双精度 16 字节）约 270 MB，时间是秒级。$D=2^{16}=65536$ 时，本征矢矩阵要 $65536^2\times16\ \mathrm{B} = \mathbf{68\ GB}$——内存就爆了。所以”完全”对角化只适用于小系统。

什么时候需要全谱？ 这决定了前面”完备性”那条理由的实际价值：

你想算什么 需要全谱吗
基态能量、基态关联函数 ✗ 只要最低几个本征对
有限温度、态密度、力学量比热 ✓ 必须全谱（$Z$ 要遍历所有本征值）
动力学谱函数 $A(\mathbf k,\omega)$ ✓ 全谱（除非只算低能部分）
实时演化 $e^{-i\hat Ht}$（谱分解） ✓ 全谱（或用 Krylov 近似）
熵、自由能 ✓ 全谱

matrix-free：只保留 $\hat H v$ 这个操作。连稀疏矩阵都不存，只写一个 apply_H(v) -> H @ v。内存只要 $O(D)$（几个矢量），代价是每次”作用”都现场算一遍。这在 $D=10^9$ 时是生死之别，而且允许把 $\hat H$ 按对称性扇区分块作用、或用矩阵乘积算符（MPO）的形式给出——这是 DMRG 与 ED 的接口。

易错（matrix-free 最大的风险）：没有矩阵可以检查厄米性。如果 apply_H 写错了，求解器会给出看起来正常但实际错误的结果。对策：先在小系统上用稀疏/稠密版本验证同一个 apply_H 是对的（对 $\hat H v$ 逐元素比对），再上大系统。

易错：迭代求基态要用代数最小（smallest algebraic）作为收敛判据。用”最小模”（smallest magnitude）对最小本征值收敛极慢甚至失败——这是初学者最常见的性能坑。

易错：迭代算法默认用随机初值，所以每次运行结果会有 $10^{-12}$ 量级的微小差异。要完全可复现，给它一个固定的初始矢量。

有限温度：白送的热平均

有限温度在 ED 里是”白送“的——因为你已经拿到了全部本征值与本征矢：

这是 ED 相对于 DMRG/QMC 的一大优势：DMRG 只能给低能态，QMC 在有限温度要做虚时间演化，而 ED 只要谱在手，任意温度、任意观测量都是几行代码。

例子：4 格点环 Hubbard 的填充曲线

用

（注意这里的 $J$ 是跃迁振幅，一般文献写成 $t$——同一个字母在前面”哈密顿量矩阵的构造”一节是 Heisenberg 交换、在这一节是 Hubbard 跃迁，看公式里有没有 $c^\dagger c$ 就能区分。）

电荷密度：

$U=0$ 时阶梯为什么出现在 $\mu = -2, 0, +2$？ 4 格点环的紧束缚能级是 $\varepsilon_k = -2J\cos(2\pi k/4)$，$k=0,1,2,3$，

（实测确认）。每个能级带 2 个自旋自由度，所以：

$\mu$ 区间 填充的电子数 $\langle n\rangle$
$\mu < -2$ 0 0
$-2 < \mu < 0$ 2（$k=0$ 能级） 0.5
$0 < \mu < 2$ $2+4 = 6$（加上简并能级） 1.5
$\mu > 2$ 8 2

这就是幻灯片上那个三级阶梯，跳跃位置正好是能带边 $\pm2$ 和简并能级 0（已数值验证）。右侧的能带示意图画的就是这个图像。

$U$ 增大后发生了什么？ 库仑排斥把能级推开、产生关联能隙。数值验证（4 格点环，$T\to0$，$J=1$）：

$U$ $\langle n\rangle = 1$（半满）的平台范围 平台宽度
0 （无平台） 0
2 $\mu\in[0.5,\ 1.5]$ 1.0
4 $\mu\in[0.75,\ 3.25]$ 2.5
10 $\mu\in[1.25,\ 5.0]$ 3.75

平台宽度随 $U$ 单调增长、趋向带宽 $W = 4J = 4$（有限尺寸效应）。半满时的 Mott 平台就是第一讲讲的 Mott 绝缘体：$\mu$ 在能隙里变化时填充不变。 对应的电荷能隙（固定 $N$ 扇区的精确结果）：

$U$ $E_0(3)$ $E_0(4)$ $E_0(5)$ $\Delta_c$
0 $-4.0000$ $-4.0000$ $-4.0000$ 0.0000（金属）
2 $-3.2093$ $-2.8284$ $-1.2093$ 1.2384
4 $-2.7522$ $-2.1027$ $+1.2478$ 2.7012
8 $-2.3246$ $-1.3202$ $+5.6754$ 5.9914
12 $-2.1407$ $-0.9391$ $+9.8593$ 9.5967

$U=0$ 时能隙严格为零（4 格点环半满确实是金属，费米面落在 $\varepsilon=0$ 的简并能级上），$U$ 一开就出现正能隙并趋于 $U$。这在 4 个格点上就完整复现了第一讲的”Mott 绝缘体”物理。

NS, bonds = 4, [(0, 1), (1, 2), (2, 3), (3, 0)]
Nop = np.array([bin(n).count("1") for n in range(1 << (2 * NS))], float)

def thermal(mu, U, T):
    """<n> = sum_n p_n <n>_n，其中 <n>_n 要用本征矢算（不能直接当本征值用）。"""
    w, v = np.linalg.eigh(make_hubbard(NS, bonds, 1.0, U, mu))
    p = np.exp(-(w - w[0]) / T); p /= p.sum()
    return float(p @ ((v ** 2).T @ Nop)) / NS, w

fig, axs = plt.subplots(4, 1, figsize=(12.5, 8.6), sharex=True)
mus = np.arange(-4, 5.001, 0.02)
for k, U in enumerate([0.0, 2.0, 4.0]):
    for T, ls in [(0.02, "-"), (0.1, "--")]:
        axs[k].plot(mus, [thermal(float(m), U, T)[0] for m in mus], ls,
                    color="#1f77b4" if T < .05 else "#7fb2e5", lw=1.8,
                    label="$T=%g$" % T if k == 0 else None)
    axs[k].axhline(1, color="#d62728", ls=":"); axs[k].set_ylim(-.05, 2.08)
    axs[k].set_ylabel(r"$\langle n\rangle$"); axs[k].text(-3.9, 1.93, "$U=%g$" % U)
    if U > 0:                                        # 标出 Mott 平台
        pl = [m for m in mus if abs(thermal(float(m), U, .02)[0] - 1) < 1e-3]
        axs[k].axvspan(min(pl), max(pl), color="#2ca02c", alpha=.13)
        axs[k].text(np.mean([min(pl), max(pl)]), .12, "Mott plateau", color="#2ca02c")

# 最下面：电荷能隙随 U 的变化（固定 N 扇区）
Us = np.array([0, 1, 2, 4, 6, 8, 10, 12], float); gaps = []
for U in Us:
    H0 = make_hubbard(NS, bonds, 1.0, U, 0.0); eN = {}
    for a in range(NS + 1):
        for b in range(NS + 1):
            idx = [n for n in range(1 << (2 * NS))
                   if bin(n & 0xF).count("1") == a and bin(n >> 4).count("1") == b]
            eN[a + b] = min(eN.get(a + b, 1e9),
                            float(np.linalg.eigvalsh(H0[np.ix_(idx, idx)])[0]))
    gaps.append(eN[5] + eN[3] - 2 * eN[4])
axs[3].plot(Us, gaps, "o-", color="#d62728",
            label=r"$\Delta_c=E_0(5)+E_0(3)-2E_0(4)$")
axs[3].plot(Us, Us, ":", color="#888888", label="$y=U$")
axs[3].set_xlabel("$U$"); axs[3].legend(fontsize=8.5); axs[3].grid(alpha=.3)
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_mu_n_chargegap.png", dpi=185)

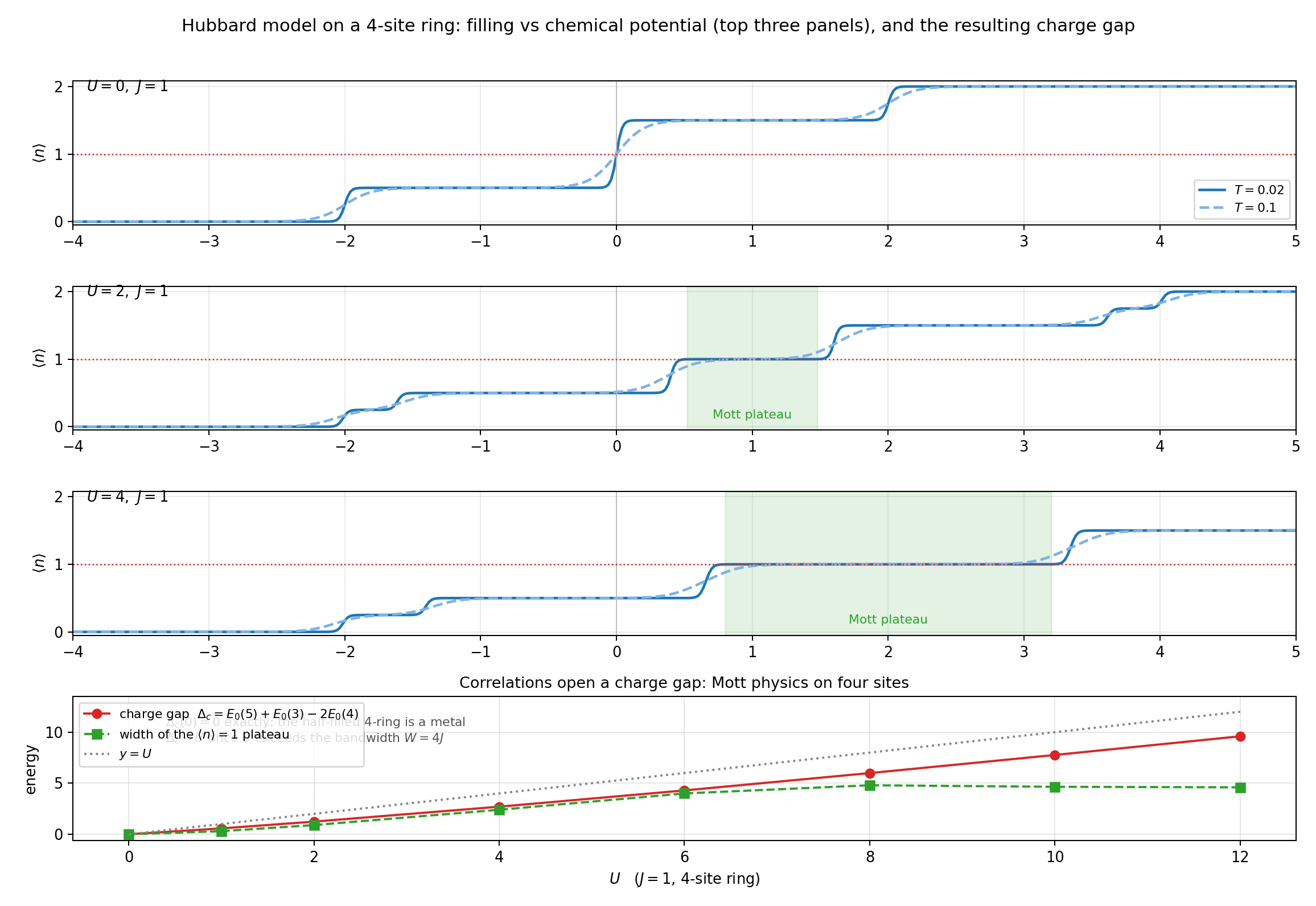

4 格点环 Hubbard 的填充曲线、Mott 平台与电荷能隙

上面三幅就是讲义第 23 页那三张图（$U=0,2,4$），实线 $T=0.02$、虚线 $T=0.1$：

  • $U=0$：三级阶梯，跳跃点在 $\mu=-2,\ 0,\ +2$，平台高度 $0,\ 0.5,\ 1.5,\ 2$。这是能带论的答案：能级是 $-2,0,0,+2$，每个带 2 个自旋态。虚线（$T=0.1$）把阶梯抹圆——这就是”有没有能隙”的实验判据。
  • $U=2$：台阶变多、变平，半满处出现一个 $\langle n\rangle=1$ 的平台。
  • $U=4$：平台拉长到 $\mu\in[0.75,\ 3.25]$，宽度 2.5，向 $U$ 靠拢但受带宽 $W=4J$ 限制。

最下面把这件事翻译成能量：电荷能隙 $\Delta_c$ 在 $U=0$ 时严格为零（半满 4 环确实是金属，费米面就落在 $\varepsilon=0$ 的简并能级上），$U$ 一开就变正并趋向 $U$。第一讲说”Mott 绝缘体的能隙完全来自相互作用”，这 4 个格点就是完整的证明。

一个容易写错的地方（我在写这段代码时踩到了）：$\langle n\rangle$ 是对角算符 $N=\hat n$ 在本征态里的期望值，不是 $\hat H$ 的本征值。所以要写 $\sum_n p_n\sum_m |v_{mn}|^2 n_m$，代码里就是 p @ ((v**2).T @ Nop)——那个 .T 不能省。省掉它算出来的是”用 Fock 态编号当权重”的垃圾，但对角线那一项看起来还挺合理，很容易蒙混过关。

“温度”的作用：虚线（$T=0.1$）把阶梯”抹圆”了。在 $\beta\Delta E\gg1$ 时 $T=0.01$ 的实线几乎就是 $T=0$ 的阶梯；温度升高后热激发越过能隙，阶梯变成平滑曲线。这是区分”能隙”和”无能隙”的一个实验判据。

易错：$\langle n\rangle$ 的取值在 $[0, 2]$（每格点最多 2 个电子），不是 $[0,1]$。算出来超过 2，一定是算符定义错了。

易错：完全对角化才”白送”有限温度。如果只做 Lanczos（只求少数低能态），高温下需要很多态才收敛，这时要改用有限温度 Lanczos（FTLM）或典型态方法（TPQ）。

易错：加化学势 $\mu$ 只改变对角元（$-\mu\sum n$），不改变扇区结构，所以可以在每个 $(N_\uparrow,N_\downarrow)$ 扇区里独立算，然后按 $\mu$ 加权汇总。

磁化与磁化率

$a$、$b$ 两个子格的总磁化：

均匀磁化（铁磁序的序参量）与交错磁化（反铁磁序的序参量）：

  • $m_u$ 是整个体系的净磁矩，对应均匀外场 $h\sum_iS^z_i$ 的响应；
  • $m_s$ 是 $a$、$b$ 子格的反号之和，对应交错场 $h\sum_i(-1)^iS^z_i$ 的响应。

磁化率 $\chi = \left.\frac{dm}{dh}\right|_{h=0}$。幻灯片给的是用涨落表示的公式（涨落–耗散定理的特例）：

即一般地 $\chi = \frac{\beta}{N}\mathrm{Var}(M)$。这个公式极其有用：它把”对外场的响应”变成了”零场下的涨落”，不需要真的加磁场，只要在 $h=0$ 下算 $M^2$ 的热平均即可。推导（一行）：

图里的物理：居里定律

幻灯片的图是 $2\times2$ Hubbard 模型（4 个格点的最小方格）、$J=1$、$U=30$、$\mu=1.5$，画的是 $1/\chi$ 对 $T$。强 $U$ + 接近半满 $\Rightarrow$ 每个格点近似有一个局域磁矩。局域磁矩的标志就是居里定律 $\chi = C/T$，即 $1/\chi \propto T$（直线）。数值验证：

$T$ $1/\chi_u$ $1/\chi_s$
0.5 2.51 2.14
1.0 5.02 4.55
2.0 10.39 9.90
3.0 16.06 15.58
5.0 27.77 27.33
7.0 39.82 39.41
10.0 58.61 58.25

线性拟合 $1/\chi \approx 5.91\,T - 1.18$，即 $C \approx 0.169$、$\Theta_{CW} \approx +0.20$。与幻灯片的图一致：$1/\chi$ 随 $T$ 近似线性上升，$T=10$ 时约 57–59，两条曲线几乎重合。

NS, bonds = 4, [(0, 1), (1, 2), (2, 3), (3, 0)]
w, v = np.linalg.eigh(make_hubbard(NS, bonds, 1.0, 30.0, 1.5))
# 子格 a = {0,2}, b = {1,3}
Sz = np.array([[0.5 * (((n >> (i + NS * 0)) & 1) - ((n >> (i + NS * 1)) & 1))
                for i in range(NS)] for n in range(1 << (2 * NS))])
Ma, Mb = Sz[:, 0::2].sum(axis=1), Sz[:, 1::2].sum(axis=1)
# 注意转置：d[k] = <psi_k| O |psi_k> = sum_m |v[k,m]|^2 O[m]
dMu, dMs, dM2 = (v ** 2).T @ (Ma + Mb), (v ** 2).T @ (Ma - Mb), (v ** 2).T @ (Ma + Mb) ** 2

Ts = np.linspace(0.4, 10, 400); iu, isus = [], []
for T in Ts:
    p = np.exp(-(w - w[0]) / T); p /= p.sum()
    m1, m2, m1s = float(p @ dMu), float(p @ dM2), float(p @ dMs)
    iu.append(1. / ((1. / T) / NS * (m2 - m1 ** 2)))       # chi_u
    isus.append(1. / ((1. / T) / NS * (m2 - m1s ** 2)))     # chi_s
fig, a = plt.subplots(figsize=(7.4, 5.0))
a.plot(Ts, iu, "-", color="k", lw=2, label=r"$1/\chi_u$")
a.plot(Ts, isus, "o", ms=3.5, mfc="none", color="#d62728", label=r"$1/\chi_s$")
sl, ic = np.polyfit(Ts, iu, 1)
a.plot(Ts, sl * Ts + ic, "--", color="#888888", label=r"fit: $%.2f\,T%+.2f$" % (sl, ic))
a.set_xlabel("$T$"); a.set_ylabel(r"$1/\chi$"); a.legend(); a.grid(alpha=.3)
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_susceptibility.png", dpi=190)

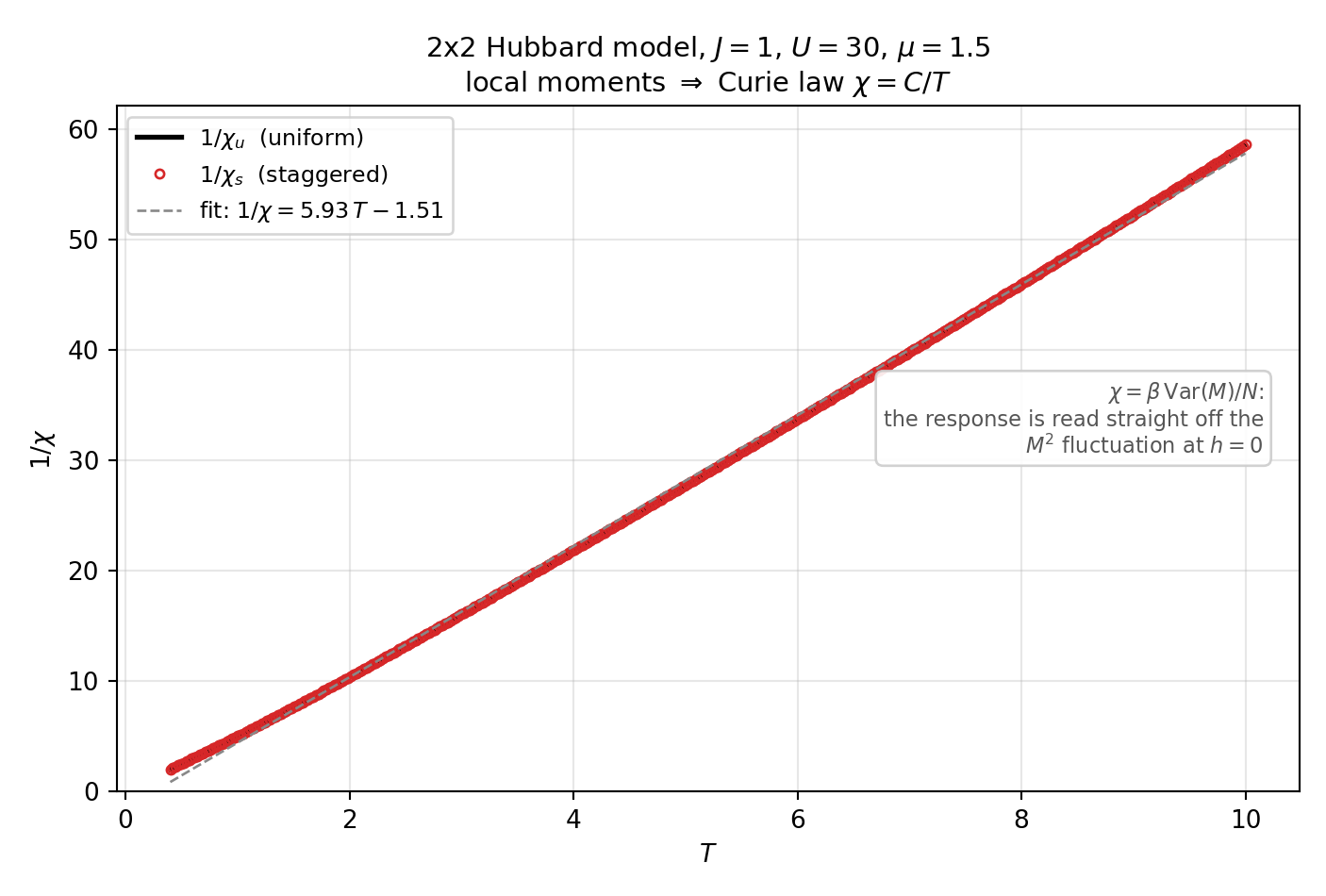

2x2 Hubbard 的 1/chi 随温度：居里定律

读图：$1/\chi$ 是一条直线——这就是居里定律 $\chi=C/T$，直线的斜率是 Curie 常数（拟合得 $C\approx0.169$），截距给出 Curie–Weiss 温度（$\approx+0.2$，弱铁磁倾向）。$T=10$ 时 $1/\chi\approx58$，与讲义图上的”约 57”一致。

为什么这条直线是”强关联”的证据？ $U=30$ 配 $\mu=1.5$ 让每个格点近似带一个局域磁矩，而 $\chi=\beta\mathrm{Var}(M)/N$ 里 $\chi\propto1/T$ 等价于”$\mathrm{Var}(M)$ 不随温度变“——这正是自由局域磁矩的定义。——对比 $U=0$：那时电子是 itinerant 的，$\chi$ 趋于 Pauli 常数，$1/\chi$ 会趋于 0 而不是直线上升。

黑线与红圈几乎重合，说明在这个小簇上均匀与交错磁化率差别很小（$2\times2$ 太小，反铁磁关联还没长出来）。在大格子上两者才会分开：$1/\chi_s$ 外推到正截距（Néel 温度 $T_N$），$1/\chi_u$ 外推到负截距（$\Theta_{CW}<0$）。

为什么 $\chi_u$ 与 $\chi_s$ 几乎重合？ 因为 $2\times2$ 太小，反铁磁关联还没来得及”长出来”。在大格子上，$1/\chi_s$ 会外推到正的截距（Néel 温度 $T_N$），而 $1/\chi_u$ 外推到负的截距（Curie–Weiss 温度 $\Theta_{CW}<0$）。

这就是 ED 算磁化率的套路：小簇上算 $\langle M^2\rangle$，得到 $1/\chi(T)$，再外推（或做有限尺寸标度）到热力学极限。

易错：$1/\chi$ 的斜率给出 Curie 常数 $C$，截距给出 Curie–Weiss 温度。判断”是否形成长程序”看截距的符号：正截距 = 反铁磁（$\chi_s$），负截距 = 铁磁（$\chi_u$）。

易错：公式里的 $\beta = 1/(k_BT)$，所以 $\chi\propto1/T$ 的居里定律在 $\chi = \beta\,\mathrm{Var}(M)/N$ 里就是”$\mathrm{Var}(M)$ 不随 $T$ 变化“——这正是”自由局域磁矩”的特征。

易错：$M_a$、$M_b$ 的定义依赖二分格子。三角格子、笼目格子不是二分格，”交错磁化”要用更一般的波矢（例如 $\sqrt3\times\sqrt3$ 序）。

实时演化

形式解与 Krylov 加速

含时薛定谔方程支配演化：

$\hat H$ 不显含时间时，”积分”一次得到形式解：

关键观察：指数算符 $e^{-i\hat Ht/\hbar}$ 在能量本征基里是对角的！ 把初态按本征态展开 $|\psi(0)\rangle = \sum_n C_n|\psi_n\rangle$，每个分量只是乘上一个相位：

这就是”ED 做实时演化”的全部原理：一旦有谱，演化就是”给每个分量转相位”。

但为什么还要 Lanczos？ 因为对 $D=10^9$ 的系统，既不能完全对角化，也不能直接把 $e^{-i\hat Ht}$ 的矩阵作用上去。这时用 Krylov 方法：

  1. 以 $|\psi(0)\rangle$ 为起点，构造 Krylov 空间 $\mathcal K_m = \mathrm{span}\{|\psi_0\rangle, \hat H|\psi_0\rangle, \hat H^2|\psi_0\rangle, \ldots, \hat H^{m-1}|\psi_0\rangle\}$；
  2. 在这个 $m$ 维小空间里把 $\hat H$ 三对角化（Lanczos），得到一个小矩阵 $T_m$；
  3. 在小空间里做 $e^{-iT_mt}$（$m\times m$ 矩阵，$m\le20$ 就够）；
  4. 投影回去得到 $|\psi(t)\rangle$。

为什么 $m\le20$ 就够？ 因为短时间演化只需要低能谱的信息，而 Krylov 空间天然地”捕获”了与初态耦合最强的那些本征分量。时间越长需要的 $m$ 越大；但即使如此 $m\sim10^2$ 也远小于 $D$。

易错：$e^{-i\hat Ht/\hbar}$ 是幺正的（$\hat H$ 厄米时），所以总概率守恒：$\big|\,|\psi(t)\rangle\big| = 1$。如果你的数值结果范数漂移，说明算法不稳——这是一个免费的检查。

易错：注意 $C_n = \langle\psi_n|\psi(0)\rangle$ 的共轭顺序：”本征态在左、初态在右”。写反了相当于算 $\langle\psi(0)|\psi_n\rangle = C_n^$，*相位方向反了。

易错：时间步长——用谱分解时 $t$ 可以任意大（相位是精确的）；用时间步进（Crank–Nicolson、Runge–Kutta）时，步长受 $\Delta t\lesssim1/|\hat H|$ 限制。

实例一：高斯波包与色散

一维紧束缚环（玻色/单自旋费米都行）：

初态是一个高斯波包：

（$N_0$ 是包中心，$\alpha$ 控制宽度——$\alpha$ 小则包宽、$\alpha$ 大则包窄，$\Omega$ 是归一化常数。）

傅里叶变换后色散为 $\varepsilon_k = -2J\cos k$，$k = 2\pi m/N$，带宽 $W = 4J$。群速度：

这解释了幻灯片上两幅图的全部差别：

初态 $k_0$ $v_g$ 物理图像
$0$（带底） $0$ 波包不动，但会扩散（色散）
$\pi/2$（拐点） $2J$（最大） 波包以最大速度弹道传播

实空间越窄 ⇒ 动量空间越宽（傅里叶变换的不确定性关系），这正是中间那两张”棒棒糖”图宽度不同的原因。

# 注意：单粒子在 N 个格点上，希尔伯特空间只有 N 维 -> 完全对角化是白送的
N, alpha = 200, 0.45
k = 2 * np.pi * np.arange(N) / N
ts = np.linspace(0, 45, 400)
fig = plt.figure(figsize=(13, 8.0))
gs = fig.add_gridspec(3, 2, height_ratios=[1.05, 1, 1], hspace=.45, wspace=.28)

a = fig.add_subplot(gs[0, 0])                      # 色散
a.plot(k / np.pi, -np.cos(k), "-", color="#333333", lw=2)
for kk, cc in [(0.0, "#7f7f7f"), (np.pi / 2, "#d62728")]:
    a.plot([kk / np.pi], [-np.cos(kk)], "o", ms=12, mfc="none", mec=cc, mew=2.4)
a.set_title(r"dispersion $\varepsilon_k=-2J\cos k$", fontsize=10.5)
a = fig.add_subplot(gs[0, 1])                      # 群速度
a.plot(k / np.pi, np.sin(k), "-", color="#1f77b4", lw=2)
for kk, cc in [(0.0, "#7f7f7f"), (np.pi / 2, "#d62728")]:
    a.plot([kk / np.pi], [np.sin(kk)], "o", ms=12, mfc="none", mec=cc, mew=2.4)
a.set_yticks([-1, 0, 1]); a.set_title(r"group velocity $v_g=2J\sin k$", fontsize=10.5)

for row, k0 in enumerate([0.0, np.pi / 2]):       # 两种初动量
    c = fig.add_subplot(gs[row + 1, 0])
    psi0 = gwp(N, N / 2, k0, alpha)
    pk = np.abs(np.fft.fft(psi0) / np.sqrt(N)) ** 2
    c.plot(k / np.pi, pk, "-", color="#2ca02c", lw=1.8)
    c.set_title("initial $|\psi(k,0)|^2$,  $k_0=%s$" % ("0" if k0 == 0 else "pi/2"), fontsize=10)
    d = fig.add_subplot(gs[row + 1, 1])             # 实时演化热图
    d.imshow((np.abs(evolve(ring_H(N), psi0, ts)) ** 2).T, aspect="auto", origin="lower",
             cmap="viridis", extent=[ts[0], ts[-1], 0, N - 1], vmax=.03,
             interpolation="nearest")
    d.set_title(r"$|\Psi(i,t)|^2$,  $k_0=%s$" % ("0" if k0 == 0 else "pi/2"), fontsize=10)
    d.set_xlabel("$t$ ($J=1$)"); d.set_ylabel("site $i$")
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_dispersion_wavepacket.png", dpi=180)

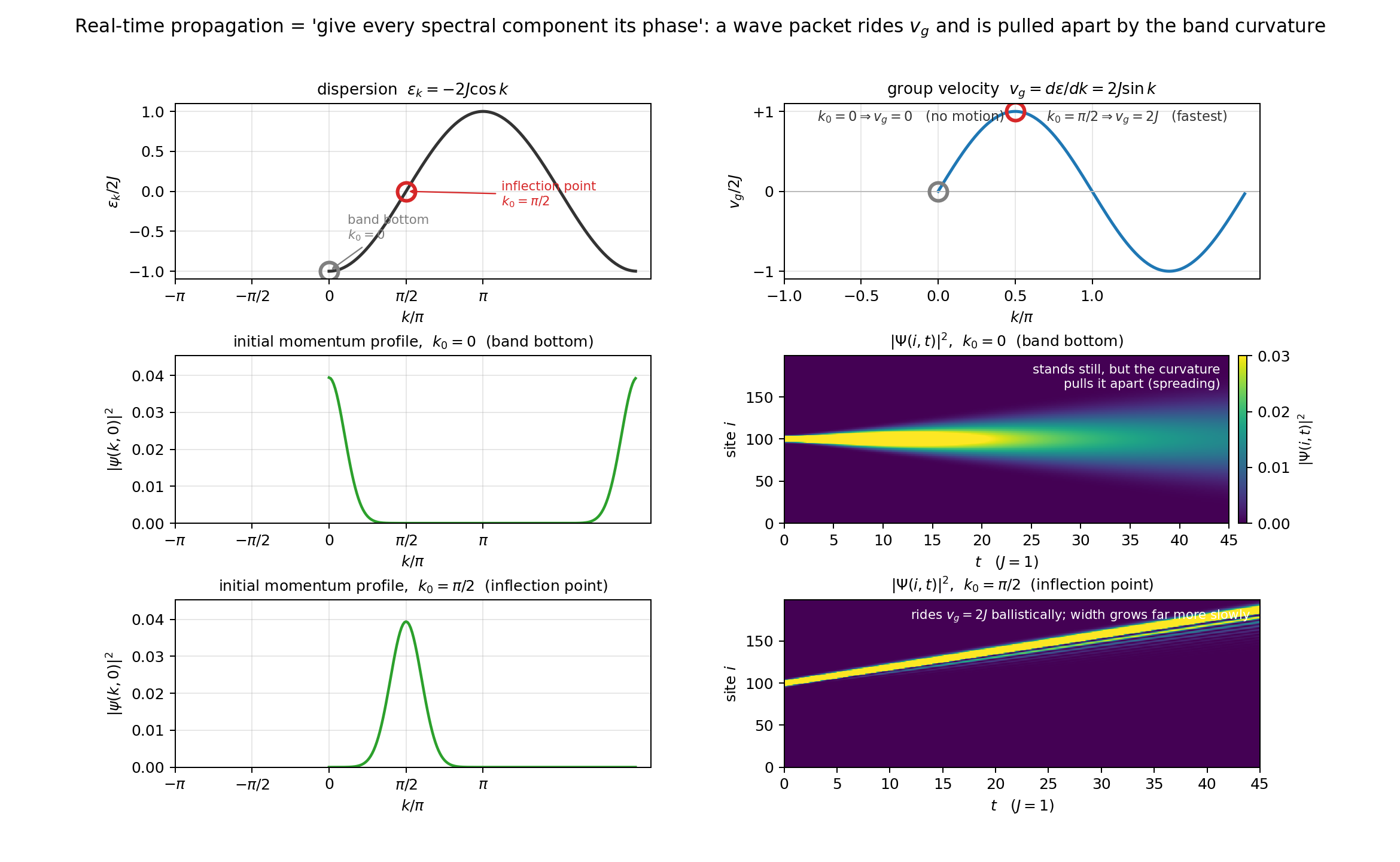

色散、群速度与波包的实时演化

这里有一个漂亮的”数值 $\to$ 物理”闭环：单粒子在 $N$ 个格点上，希尔伯特空间只有 $N$ 维（不是 $2^N$！），所以 $N=200$ 的”完全对角化”是白送的——$200\times200$ 的稠密矩阵，毫秒级。实时演化的每一步都是精确的，没有任何数值误差。

读图（四行两列）：

  1. 第一行左：色散 $\varepsilon_k=-2J\cos k$，红圈在 $k_0=\pi/2$（拐点，$\varepsilon=0$），灰圈在 $k_0=0$（带底，$\varepsilon=-2J$）。
  2. 第一行右：群速度 $v_g=2J\sin k$。灰圈 $v_g=0$、红圈 $v_g=2J$（最大）。
  3. 第二行：$k_0=0$。动量分布窄而高、集中在带底；热图上波包原地不动、但随时间从亮线慢慢摊开。
  4. 第三行：$k_0=\pi/2$。动量分布宽而矮；热图上波包以最大速度斜着跑过去，而且几乎不散开。

物理解读：散不散开只取决于包在动量空间有多窄 + 色散有多弯。$k_0=0$ 处色散有极大曲率（$d^2\varepsilon/dk^2=2J\cos0=2J\neq0$），包内不同 $k$ 的速度差 $\sim2J\,\delta k$ 把它撕开；$k_0=\pi/2$ 处曲率恰为零（$\cos\pi/2=0$），色散在拐点附近是线性的，所有分量速度相同 $\Rightarrow$ 刚性平移。

易错：幻灯片图上 $\varepsilon_k$ 的纵轴只画到 $\pm1$，而公式给出 $\varepsilon_k = -2J\cos k$。也就是说图里画的是 $\varepsilon_k/2J = -\cos k$（纵轴以带宽的一半为单位）。关键不是刻度，而是形状：最小值在 $k=0$、最大值在 $k=\pm\pi$、拐点在 $k=\pm\pi/2$。

实例二：非扩散波包与飞行量子比特

环上穿一个磁通 $\Phi$（Peierls 替换）：

沿环走一圈相位累积 $2\pi\Phi$，效果等价于给波包一个动量 $k_0 = 2\pi\Phi/N$。

“非扩散波包”（non-spreading wave packet）是这一页的核心物理。一般的高斯波包会扩散（不同 $k$ 分量的群速度不同，包会越变越宽）。但在这条余弦能带上，如果初态是”动量空间的高斯包”并选择合适的 $k_0$，波包在传播过程中几乎不扩散：

  • 在拐点附近（$k_0\approx\pi/2$），色散近似线性：$k=\pi/2$ 处展开 $\varepsilon_k = -2J\cos k \approx 2J(k-\pi/2)$，线性色散意味着所有分量速度相同（$v_g = 2J$）$\Rightarrow$ 不扩散；
  • 更准确地说，这是一个”自相似”的相干态，其形状在演化中保持不变。

幻灯片上的 3D 曲面图 $|\Psi(i,t)|^2$ 画得很清楚：一条沿对角线的窄脊，波包从 $i\approx1$ 出发随时间平移到 $i\approx100$，脊的宽度几乎不变。

“固态飞行量子比特”（solid-state flying qubit）是把这件事推向应用的设想：用一个不扩散的波包（例如自旋 $\uparrow/\downarrow$ 两个分量）在固体里传输量子信息。这是本讲授课教师本人的 2006 年工作（S. Yang, Z. Song, C. P. Sun, Phys. Rev. A 73, 022317 (2006)）。

量级估计：$v_g = 2J\sin k$ 在 $k_0=\pi/2$ 处是 $2J$（格点/单位时间）。绕 100 格点的环跑一圈需要 $100/2J = 50/J$，对应图上 $t=0.5$。所以 $t\in[0,1]$ 大致是”绕环两圈”的演化，波包会与自身相遇、干涉。

易错：幻灯片的图注写的是 “zero-momentum GWP”（$k_0=0$），但同一图注又给了 $\Phi = N/4$，而正文 $k_0 = 2\pi\Phi/N$ 会把 $\Phi=N/4$ 换算成 $k_0 = \pi/2$。这两者不自洽，很可能是引用论文图注时把另一幅图的文字一起抄了过来。读图时以 $\Phi=N/4$、$k_0=\pi/2$ 为准（图里那个波包明显在跑，不是静止的）。

概念辨析：磁通的作用不是”只改一个相位”。Peierls 替换把跃迁相位 $e^{i2\pi\Phi/N}$ 引进哈密顿量，等价于把能带整体在动量空间平移，于是波包的中心动量变成 $k_0 = 2\pi\Phi/N$，群速度随之改变。（单粒子概率密度确实对规范变换不变，但那是”换规范”，不是”换磁通”——换磁通是换物理。）

实例三：自干涉与量子复兴

开边界条件下，波包演化会产生三个现象：

  1. 开边界的反射与 $\pi$ 相移。在开边界处波包被反射。对这条链（$\varepsilon_k = -2J\cos k$，$k_0 = \pi/2$），反射会带来一个 $\pi$ 的相位跳变——示意图里那个倒置的波包就是它。这个 $\pi$ 相移是”硬壁边界条件”的普遍特征（与无限深势阱里波函数在壁上为零同理）。
  2. 自干涉（self interference）。因为系统有限，波包绕一圈（或反射回来）后会与”自己”相遇并干涉，于是 $|\Psi(i,t)|^2$ 出现振荡条纹。
  3. 量子复兴（quantum revival）。有限系统的能谱是离散的，所以演化是准周期的：经过一段时间后各个相位 $e^{-iE_nt}$ 重新对齐，波包恢复到初始形状。复兴时间由能谱的（近似）等间距决定：面板 (c) 的时间范围（$0\sim8$，单位 $100/J$）比 (a)(b) 大一个量级，正是为了看到复兴。

物理意义：

  • 三者都是有限尺寸效应的直接可视化，也是”为什么小系统不能用热力学极限的语言描述”最好的例子；
  • 量子复兴在冷原子、超导量子比特、离子阱里都已经被实验观测到，是”量子相干性”的漂亮演示；
  • 反射的 $\pi$ 相移 + 自干涉合起来说明：在有限链上，”飞行量子比特”必须考虑边界的相干反射——这是把上一节的设想变成器件时要解决的问题。
N, k0, alpha = 100, np.pi / 3, 20.0
j = np.arange(N); k = 2 * np.pi * np.arange(N) / N
d = np.minimum(np.abs(j), N - np.abs(j))
Hring, Hchain = ring_H(N), chain_H(N)

# 非扩散初态：动量空间的 1/sin^2 k0 高斯（Yang-Song-Sun 2006）
f = np.exp(-(alpha ** 2) * (k - k0) ** 2 / (4 * np.sin(k0) ** 2))
psi_ns = np.fft.ifft(f) * N; psi_ns /= np.linalg.norm(psi_ns)
# 对照：同样初始宽度、同样载波的位置空间高斯
psi_pl = np.exp(-(0.061 ** 2 / 2) * d ** 2) * np.exp(1j * k0 * j)
psi_pl /= np.linalg.norm(psi_pl)

ts = np.linspace(0, 50, 260)
circ_sig = lambda p: np.sqrt(-2 * np.log(abs(  # 环上的圆标准差
    (np.abs(p) ** 2 / (np.abs(p) ** 2).sum() *
     np.exp(2j * np.pi * j / N)).sum()))) * N / (2 * np.pi)
sig = lambda psi: [circ_sig(evolve(Hring, psi, np.array([t]))[0]) for t in ts]

fig, axs = plt.subplots(2, 2, figsize=(13.5, 8.6))
axs[0][0].imshow((np.abs(evolve(Hring, psi_ns, ts)) ** 2).T, aspect="auto",
                 origin="lower", cmap="viridis", extent=[ts[0], ts[-1], 0, N - 1],
                 vmax=.04, interpolation="nearest")
axs[0][0].set_title(r"non-spreading packet, $k_0=\pi/3$", fontsize=10.5)
a = axs[0][1]
a.plot(ts, sig(psi_ns), "-", color="#2ca02c", lw=2.4, label="non-spreading")
a.plot(ts, sig(psi_pl), "--", color="#d62728", lw=2.4, label="plain, same width")
a.set_ylabel(r"width $\sigma$ [sites]"); a.legend(fontsize=9); a.grid(alpha=.3)

psi0 = np.exp(-(0.15 ** 2 / 2) * d ** 2) * np.exp(1j * np.pi / 2 * j)
psi0 /= np.linalg.norm(psi0)
axs[1][0].imshow((np.abs(evolve(Hchain, psi0, np.linspace(0, 100, 500))) ** 2).T,
                 aspect="auto", origin="lower", cmap="viridis", extent=[0, 1, 0, N - 1],
                 interpolation="nearest")
axs[1][0].set_title("open boundary: reflection + self-interference", fontsize=10.5)
dE = np.diff(np.sort(np.linalg.eigvalsh(Hchain))); dE = dE[dE > 1e-12]
Trev = 2 * np.pi / np.median(dE)
axs[1][1].imshow((np.abs(evolve(Hchain, psi0, np.linspace(0, 2 * Trev, 800))) ** 2).T,
                 aspect="auto", origin="lower", cmap="viridis", extent=[0, 2, 0, N - 1],
                 interpolation="nearest")
axs[1][1].set_xlabel(r"$t/T_{rev}$"); axs[1][1].set_title("quantum revival", fontsize=10.5)
fig.savefig(r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲\fig_wavepacket_evolution.png", dpi=180)

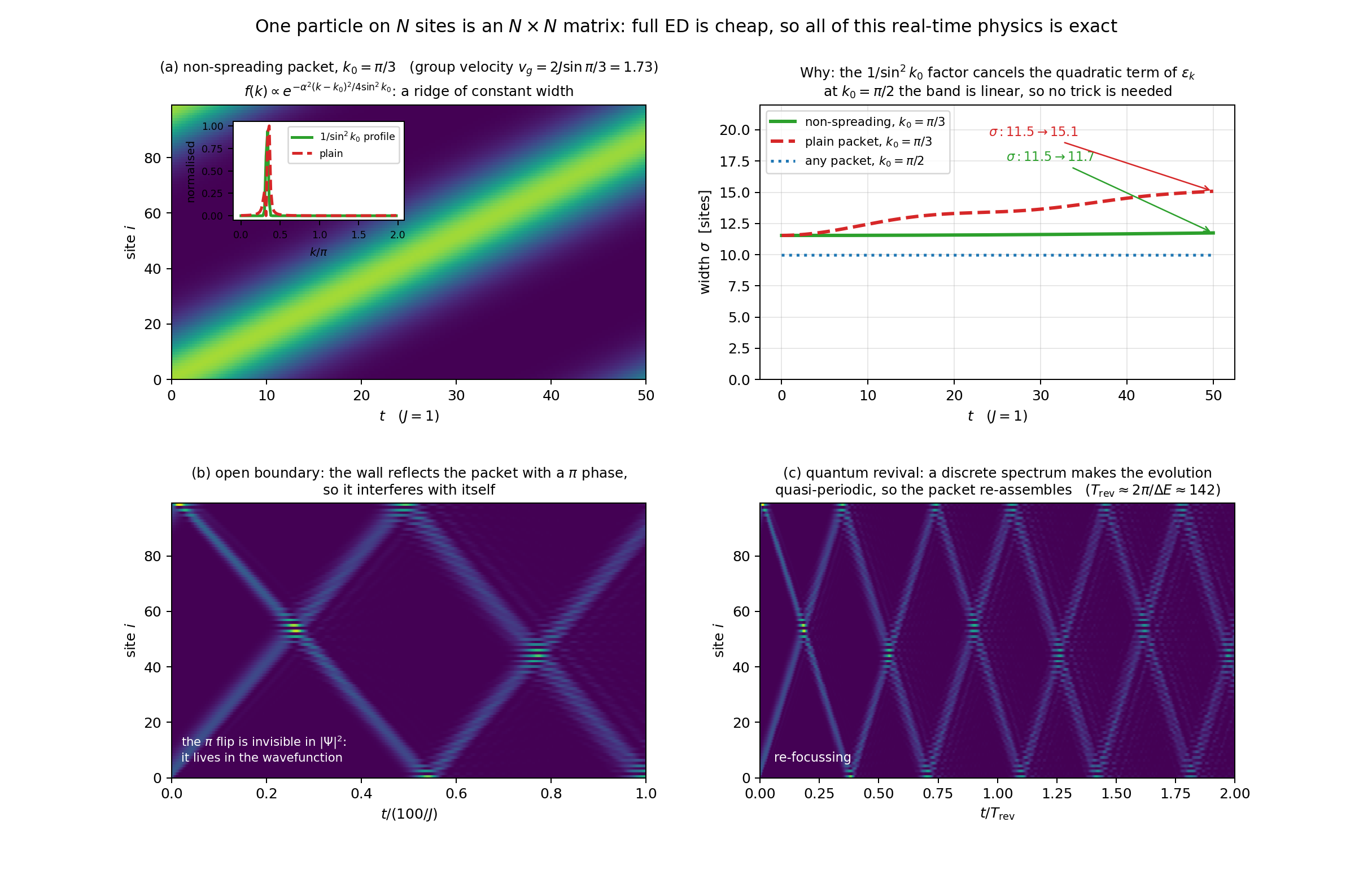

非扩散波包、开边界自干涉与量子复兴

左上（a）+ 右上：这张图把”非扩散波包”讲清楚了，而且给了一个它到底为什么成立的解释：

  • 热图上是一条宽度几乎不变的斜脊，速度正好 $v_g=2J\sin(\pi/3)=1.73$（$t=50$ 走了 86.5 个格点 ✓）。
  • 右上把两种初态的包宽 $\sigma(t)$ 画在一起：绿色（非扩散构造）从 $11.5$ 变到 $11.7$（涨了 1.7%），红色（同样初始宽度的普通高斯）从 $11.5$ 变到 $15.1$（涨了 31%）。
  • 蓝线（$k_0=\pi/2$ 的任意波包）是完全不动的——因为那里色散是线性的，根本不需要任何技巧。

所以论文那个 $1/\sin^2k_0$ 因子的作用是：把动量分布预先拉宽/压窄 $\propto1/\sin k_0$，恰好抵消掉色散的二阶项 $\frac12\varepsilon’’(k_0)\,\delta k^2$。$1/\sin^2k_0$ 这个 $\sin$ 正是 $\varepsilon’’$ 的倒数。这才是”非扩散”的机制，而不是某种神秘的自相似态。

左下（b）开边界：波包撞墙、反射、与自己干涉——图中那两个 X 形交叉点就是”正波包”和”反射波包”相遇的地方，交叉点上细密的条纹是干涉。反射带一个 $\pi$ 相位跳变（硬壁边界的普遍特征），但注意：模方 $|\Psi|^2$ 看不见这个 $\pi$——相位只影响干涉条纹的位置，不影响强度。

右下（c）量子复兴：能谱是离散的，所以演化准周期。图里能看到波包碎裂成多个极大、又重新聚拢，周期约 $T_{\rm rev}\approx142$（用 $2\pi/\mathrm{median}(\Delta E)$ 粗估，$J=1$、$N=100$ 开链）。量子相干性在这里是可以被看见的，而且已在冷原子与超导比特实验中被观测到。

易错：三张 3D 图的纵轴刻度不同（(a) 到 0.15、(b) 到 0.2、(c) 到 0.05）。不要直接比较峰高，要看”包是否保持形状”。

易错：$\pi$ 相移在 $|\Psi|^2$ 上看不出来（相位不影响模方），它只体现在波函数本身（以及干涉条纹的位置）上。所以示意图用”倒置的波包”来表示相位的反号，而不是模方的变化。

非厄米哈密顿量

厄米哈密顿量（$\hat H = \hat H^\dagger$）的本征态是正交归一的：$\langle\psi_m|\psi_n\rangle = \delta_{mn}$，单位算符是 $\sum_n|\psi_n\rangle\langle\psi_n|$。非厄米哈密顿量（$\hat H \neq \hat H^\dagger$）破坏了这个性质：

  • 左右本征矢不同：右本征矢 $|F_n\rangle$ 满足 $\hat H|F_n\rangle = \omega_n|F_n\rangle$，左本征矢 $\langle G_n|$ 满足 $\langle G_n|\hat H = \omega_n\langle G_n|$（等价地 $\hat H^\dagger|G_n\rangle = \omega_n^*|G_n\rangle$）。
  • 本征值可以是复数：$\omega_n\in\mathbb{C}$。虚部有明确的物理意义：$\mathrm{Im}\,\omega_n < 0$ 表示衰减（耗散），$>0$ 表示增益。
  • 本征矢不正交：$\langle F_m|F_n\rangle \neq 0$（$m\neq n$），而且可能出现例外点（exceptional point）——本征值与本征矢同时简并，本征矢塌缩成一个（Jordan 块）。

“双正交基”的解决办法：把左右本征矢配对使用。定义双正交归一化 $\langle G_m|F_n\rangle = \delta_{mn}\langle G_n|F_n\rangle$，就得到

第二个公式就是非厄米版的”谱分解演化”，与厄米公式逐项对应：

厄米 非厄米
本征方程 $\hat H\lvert \psi_n\rangle = E_n\lvert \psi_n\rangle$ $\hat H\lvert F_n\rangle = \omega_n\lvert F_n\rangle$，$\langle G_n\rvert\hat H = \langle G_n\rvert\omega_n$
本征值 $E_n$ 实 $\omega_n$ 复
正交性 $\langle\psi_m\lvert \psi_n\rangle = \delta_{mn}$ $\langle G_m\rvert F_n\rangle = \delta_{mn}\langle G_n\rvert F_n\rangle$
单位算符 $\sum_n\lvert \psi_n\rangle\langle\psi_n\rvert$ $\sum_n\lvert F_n\rangle\langle G_n\rvert/\langle G_n\rvert F_n\rangle$
时间演化 $\sum_n\lvert \psi_n\rangle e^{-iE_nt}\langle\psi_n\rvert$ $\sum_n\lvert F_n\rangle e^{-i\omega_nt}\langle G_n\rvert/\langle G_n\rvert F_n\rangle$

“this in principle solves all the dynamics“——这就是它值得一讲的理由。非厄米哈密顿量在今天非常活跃：

  • 耗散系统：开放量子系统、冷原子中的粒子损失、光子晶体、波导 QED；
  • $\mathcal{PT}$ 对称系统：本征值可以是实的（$\mathcal{PT}$ 对称破缺相变），以及例外点附近的奇异响应（传感器、单向传输）；
  • 非厄米趋肤效应：开边界下本征态全部局域在边界上（体-边对应被破坏）；
  • 物理实现：光学/声学超材料、电路、冷原子。

易错：$\omega_n^$ 里的星号来自 $(\langle G_n|\hat H)^\dagger = \hat H^\dagger|G_n\rangle = (\omega_n\langle G_n|)^\dagger = \omega_n^|G_n\rangle$。别漏掉星号。

易错：$\langle G_n|F_n\rangle \neq 0$ 是必需的（非简并时通常成立），否则分母为零、双正交基失效——这正是例外点附近的困难。

极好的自动检查：本征值是复数时，”能量”不再是可观测量。如果你是在做一个封闭系统的 ED 却得到了复数本征值，多半是 $\hat H$ 写错了（不厄米）——例如费米子符号漏了、或者矩阵元行列写反了。

特例：厄米情形下 $|G_n\rangle = |F_n\rangle$，分母变成 1，一切回到前面的公式。

作业与评分

本次作业是在 $2\times3$ 梯子（6 格点，开边界）上的扩展 Hubbard 模型上做精确对角化：

固定参数 $t=1$、$U=4$、$V=1$、$\mu=4$。要点：

  • 对称性：利用 $[\hat H,\hat N_\uparrow] = [\hat H,\hat N_\downarrow] = 0$，按 $(N_\uparrow,N_\downarrow)$ 分块。$N_\uparrow,N_\downarrow$ 各可取 $0\sim6$，所以共 $(6+1)^2 = 49$ 个块，每个块的维数都非零（$\binom{6}{N_\uparrow}\binom{6}{N_\downarrow}$）；最大块 $(3,3)$ 的维数是 $20\times20 = 400$，而 $\sum_{\text{所有块}}\dim = 4^6 = 2^{12} = 4096$ ✓。直接对角化 $4096\times4096$ 稠密矩阵是被禁止的，必须逐块做。
  • 费米子符号：用”单一全局 12 位比特串”（轨道 $p = i + 6\sigma$），符号统一为 $(-1)^{\mathrm{popcount}(n\ \&\ (2^p-1))}$。
  • 要计算的量包括：$(3,3)$ 块最低 8 个本征值与简并度、全系统最低 20 个本征值、$\langle n_i\rangle$ 与 $\langle S^z_i\rangle$、$\langle n_{i\uparrow}n_{i\downarrow}\rangle$ 与平均双占据 $D$、键上 $\langle\vec S_i\cdot\vec S_j\rangle$、键上 $\langle n_in_j\rangle$ 与连通关联、$\langle \hat S^2_{tot}\rangle$、以及自旋能隙与电荷能隙。

提交三样东西（通过清华网络学堂）：源码 + 详细说明（基本原理 / 源码解释 / 结果分析）+ 与 AI 的对话记录。截止时间 9 月 27 日 23:00。

评分标准：

项目 分值
源码可执行 +10
源码给出正确结果 +20
源码可读性高 +10
说明文档：基本原理 +10
说明文档：源码解释 +10
说明文档：结果分析 +10
说明文档写得清楚易懂 +10
与 AI 的对话记录 +20
未使用 $U(1)$ 对称性 −20
时间分：当天交 / 迟交 +5 / 每天 −1
自驱分：新想法或额外结果 +10

几个观察：

  1. 总分基数 100，再加上时间分（+5）与自驱分（+10）作为加分，减去 $U(1)$ 的 −20。
  2. “正确结果 +20” 与 “AI 记录 +20” 并列最大单项——这门课最看重的还是算对。而”算对”的标准就是前面那张验证清单（已知极限、对称性、求和规则、两种方法对照）。
  3. 说明文档总共 40 分，与源码的 40 分恰好相等。传达的信息很清楚：”能跑”只完成了一半，”讲清楚”才算完成。
  4. $U(1)$ 是硬性要求（−20）。不做 $U(1)$ 的代价是维数大 $\sqrt{\pi N/2}$ 倍（$N=40$ 时约 8 倍）；若用完全对角化，时间还要再乘 $(\pi N/2)^{3/2}$（约 500 倍），在大系统上根本跑不动。
  5. 自驱分 [+$10$]：鼓励你多做一点——多算一个物理量、做一次有限尺寸标度、加一个对称性、和文献对比。这是”从完成作业到做研究”的那一步。

易错：”did not use $U(1)$ symmetry [−20]”是扣分不是”不加分”。也就是说，即使代码完全正确，只要没有用 $U(1)$，最高只能拿 80 分。

易错：自驱分需要在说明文档里明确写出你额外做了什么，否则老师可能看不到。

附：复现用的代码工具箱

上面每张图的代码都调用了下面这些函数。把它们抄到一个文件里（例如 ed.py），后面所有图就都能直接跑。整份工具箱只有八十来行，却撑起了本讲全部 9 张图。

"""ED toolbox shared by every reproduction in this lecture."""
import os
import numpy as np
import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
from scipy import sparse
from scipy.sparse.linalg import eigsh
from math import comb

OUT = r"D:\Blog\xuxu20040407.github.io\source\img\量子物理计算方法选讲"
os.makedirs(OUT, exist_ok=True)


# ============================== TOOLBOX ==============================
def SetBit(i, n):    return i | (1 << n)
def ClearBit(i, n):  return i & ~(1 << n)
def FlipBit(i, n):   return i ^ (1 << n)
def ReadBit(i, n):   return (i & (1 << n)) >> n
def PopCntBit(i):    return bin(i).count("1")
def PickBit(i, k, n): return (i & (((1 << n) - 1) << k)) >> k
def RotLBit(i, L, n): return (PickBit(i, 0, L - n) << n) + (i >> (L - n))


def GetHopList(Ns, periodic=False):
    Hop = [[i, i + 1] for i in range(Ns - 1)]
    if periodic: Hop.append([Ns - 1, 0])
    return Hop


def HeisenbergCOO(Ns, J=1.0, periodic=False):
    HopList = GetHopList(Ns, periodic); Nl = 2 ** Ns
    HI, HJ, HV = [], [], []
    for i0 in range(Nl):
        for (P0, P1) in HopList:
            if ReadBit(i0, P0) != ReadBit(i0, P1):
                i1 = FlipBit(FlipBit(i0, P0), P1)
                HI.append(i1); HJ.append(i0); HV.append(0.5 * J)
            HI.append(i0); HJ.append(i0)
            HV.append(J * (ReadBit(i0, P0) - .5) * (ReadBit(i0, P1) - .5))
    return sparse.coo_matrix((HV, (HI, HJ)), shape=(Nl, Nl)).tocsc()


def make_hubbard(NS, bonds, t, U, mu, V=0.0):
    """Single global 2NS-bit string; orbital p = i + NS*sigma."""
    FULL = 1 << (2 * NS)
    orb = lambda i, s: i + NS * s
    pc = lambda x: bin(int(x)).count('1')
    def create(n, p):
        if (n >> p) & 1: return None
        return (n | (1 << p)), (-1) ** pc(n & ((1 << p) - 1))
    def annihilate(n, p):
        if not ((n >> p) & 1): return None
        return (n & ~(1 << p)), (-1) ** pc(n & ((1 << p) - 1))
    H = np.zeros((FULL, FULL))
    for (i, j) in bonds:
        for s in (0, 1):
            pi, pj = orb(i, s), orb(j, s)
            for n in range(FULL):
                r = annihilate(n, pj)
                if r:
                    n1, s1 = r; r2 = create(n1, pi)
                    if r2: n2, s2 = r2; H[n2, n] += -t * s1 * s2
                r = annihilate(n, pi)
                if r:
                    n1, s1 = r; r2 = create(n1, pj)
                    if r2: n2, s2 = r2; H[n2, n] += -t * s1 * s2
    for n in range(FULL):
        nu = [(n >> orb(i, 0)) & 1 for i in range(NS)]
        nd = [(n >> orb(i, 1)) & 1 for i in range(NS)]
        d = 0.0
        for i in range(NS): d += U * nu[i] * nd[i] - mu * (nu[i] + nd[i])
        for (i, j) in bonds: d += V * (nu[i] + nd[i]) * (nu[j] + nd[j])
        H[n, n] += d
    return H


J = 1.0


def ring_H(N, phi=0.0):
    """1-particle tight-binding ring with Peierls phase (flux phi, in flux quanta)."""
    H = np.zeros((N, N), dtype=complex)
    for j in range(N):
        H[j, (j + 1) % N] += -J * np.exp(1j * 2 * np.pi * phi / N)
        H[(j + 1) % N, j] += -J * np.exp(-1j * 2 * np.pi * phi / N)
    return H


def chain_H(N):
    H = np.zeros((N, N))
    for j in range(N - 1):
        H[j, j + 1] = H[j + 1, j] = -J
    return H


def evolve(H, psi0, ts):
    """Exact real-time propagation: psi(t) = sum_k e^{-i eps_k t} <k|psi0> |k>."""
    eps, K = np.linalg.eigh(H)
    return (np.exp(-1j * np.outer(ts, eps)) * (K.conj().T @ psi0)[None, :]) @ K.conj().T


def gwp(N, j0, k0, a, periodic=True):
    """Gaussian wave packet: envelope exp(-a^2/2 (j-j0)^2) times carrier e^{i k0 j}."""
    j = np.arange(N); d = np.abs(j - j0)
    if periodic: d = np.minimum(d, N - d)
    p = np.exp(-(a ** 2 / 2.0) * d ** 2) * np.exp(1j * k0 * j)
    return p / np.linalg.norm(p)


def circ_sigma(psi, N):
    """Circular standard deviation of |psi|^2 on a ring (sites)."""
    p = np.abs(psi) ** 2; p = p / p.sum()
    z = (p * np.exp(2j * np.pi * np.arange(N) / N)).sum()
    return np.sqrt(max(-2 * np.log(abs(z)), 0)) * N / (2 * np.pi)

用法：

exec(open("ed.py", encoding="utf-8").read())   # 或把 ed.py 放在同目录直接 import
fig_basis_bits()

三点提醒：

  1. 比特约定全部集中在这里：ReadBit 忘了 >> n、SetBit/ClearBit 的掩码、以及 $n=\sum_i n_i2^i$（格点 $i$ = 第 $i$ 位）。改任何一处都会同时影响所有图——这也是为什么把它抽成一个工具箱而不是每张图各写一遍。
  2. HeisenbergCOO 把 $J$ 做成了参数（默认 1），所以换耦合只要改调用。make_hubbard 的自旋轨道编号是 $p=i+NS\sigma$，费米子符号统一由 create/annihilate 里那一句 popcount(n & ((1<<p)-1)) 给出——这就是”单一全局比特串”方案，跨自旋的相对符号不需要手工拆。
  3. circ_sigma 是环上的圆标准差（用 $\left|\sum_j p_j e^{i2\pi j/N}\right|$ 定义），只有在周期边界上才对。用普通的 $\sqrt{\mathrm{Var}}$ 在环上会算出完全错误的宽度，因为波包绕回来时那个”方差”会被算成 $\sim N^2$——我在做非扩散波包那张图时就先踩了这个坑。

附：ED 代码自查清单

写完 ED 代码，按这个顺序过一遍。每一条都是免费的：

# 检查 怎么做 期望
1 已知极限 $N=2$ 单键 $E_0 = -3/4$
2 已知极限 $N=4$ 环 Heisenberg $E_0 = -2$，谱 $\{-2,-1,0,+1\}$，简并 $1,3,7,5$
3 已知极限 Hubbard $U=0$，4 格点环 单粒子能级 $\{-2,0,0,+2\}$；$\mu$–$n$ 阶梯在 $\mu=-2,0,2$
4 已知极限 Heisenberg $N=4$ 环的 $E_0/N$ $-0.5J$（对比第一讲 Bethe ansatz 的一维极限 $-0.4431J$）
5 求和规则 $\mathrm{Tr}\,\hat H$ $=0$
6 厄米性 (H - H.T).nnz == 0
7 稀疏度 H.nnz vs $N\cdot2^{N-1} + 2^N$ 环上严格相等
8 扇区守恒 每个 $(N_\uparrow,N_\downarrow)$ 块内 $N_\uparrow$、$N_\downarrow$ 是否恒定 恒定
9 维数守恒 各扇区维数求和 $=2^N$（自旋）或 $=2^{2N}$（Hubbard）
10 幺一性 $\lVert\psi(t)\rVert$ 随 $t$ 恒为 1
11 两种方法对照 稠密 eigh vs 稀疏 eigsh 本征值一致到 $10^{-12}$
12 交叉验证 ED vs 第一讲的严格解（3 格点 Heisenberg：$E_0=-J$，二重简并，$S=\frac12$） 一致

附：常见错误清单

写 ED 代码前先读一遍。前 10 条是本讲反复强调的。

  1. 格点编号方向搞反。本讲：格点 $i$ = 第 $i$ 位，格点 0 在最右边。若与第一讲的 np.kron 路线混用，格点顺序会反，所有局域量都错且不报错。
  2. `Nl = 2Ns写成2Ns`*（应为 $2^N$）。
  3. ReadBit 忘了 >> n，返回 0 或 $2^n$，导致 $S^z_i = \mathrm{ReadBit} - 0.5$ 变成 $-0.5$ 或 $2^n - 0.5$。
  4. 对角元被错误地放进 if 里，只有”自旋相反”的基矢才有对角元，漏掉 $+\frac14$ 的贡献。
  5. 环上漏掉最后一条键 $(N-1,0)$（或反过来，在开链上多加了一条）。
  6. 非对角元的行、列写反。实厄米 $\hat H$ 时矩阵不变（$\hat H^T = \hat H$），谱不会错；但复厄米 $\hat H$ 时写反等于用了 $\hat H^*$，关联函数与时间演化都会错。
  7. eig 与 eigh 混用。哈密顿量是厄米的，用 eigh/eigsh；eig 返回复数且不排序。
  8. which='SM' 找基态。应该用 'SA'（对 eigsh）。
  9. 费米子符号。$\downarrow$ 的插入/删除多一个 $\sum_k n_{k\uparrow}$ 因子；忘了它，本征值会错。
  10. Lin 表的 off-by-one。$J_a$ 从 1 开始、$J_b$ 从 0 开始；论文用 1-based，代码用 0-based。
  11. 用普通移位代替循环移位做平移，破坏周期性边界。
  12. 位运算优先级。x & 1 == 1 会被解析成 x & (1 == 1)，永远加括号。
  13. 不检查厄米性。matrix-free 时没有矩阵可查，建议在构造完后用稠密小系统验证 (H - H.T).nnz == 0。
  14. 不用 $U(1)$ 对称性。最大扇区维数只有 $2^N/\sqrt{\pi N/2}$，也就是用 $U(1)$ 能省 $\sqrt{\pi N/2}$ 倍（$N=40$ 时约 8 倍）——这正是作业里”不用 $U(1)$ 扣 20 分”的原因。
  15. 不写验证。只算出一个数就交作业。必须做上面那张自查清单。

附：延伸阅读

精确对角化的方法综述

  • H. Q. Lin, Exact diagonalization of quantum-spin models, Phys. Rev. B 42, 6561 (1990). —— Lin 表的原始论文。
  • J. Schnack, Exact diagonalization techniques, in Computational Many-Particle Physics, LNP 739, Springer (2008). —— 综述章节。
  • A. Weiße, H. Fehske, Exact diagonalization techniques, Rev. Comput. Chem. 23, 529 (2008). —— 另一种综述，含大量实现细节。
  • N. Laflorencie, D. Poilblanc, Algorithms for spin systems, in Strongly Correlated Systems: Numerical Methods, Springer (2013).

Krylov / Lanczos

  • C. Lanczos, J. Res. Natl. Bur. Stand. 45, 255 (1950).
  • R. B. Lehoucq, D. C. Sorensen, C. Yang, ARPACK Users’ Guide, SIAM (1998). —— eigs/eigsh 的底层。
  • T. J. Park, J. C. Light, Unitary quantum time evolution by iterative Lanczos reduction, J. Chem. Phys. 85, 5870 (1986).

费米子符号与 Hubbard 模型

  • J. Hubbard, Proc. R. Soc. Lond. A 276, 238 (1963).
  • E. H. Lieb, F. Y. Wu, Phys. Rev. Lett. 20, 1445 (1968).
  • J. E. Hirsch, Phys. Rev. B 31, 4403 (1985). —— 早期 ED + QMC。

非厄米物理

  • C. M. Bender, S. Boettcher, Phys. Rev. Lett. 80, 5243 (1998). —— $\mathcal{PT}$ 对称的开创性工作。
  • Y. Ashida, Z. Gong, M. Ueda, Non-Hermitian physics, Adv. Phys. 69, 249 (2020). —— 综述。
  • E. J. Bergholtz, J. C. Budich, F. K. Kunst, Rev. Mod. Phys. 93, 015005 (2021).

实时演化 / 波包

  • S. Yang, Z. Song, C. P. Sun, Non-spreading wave packet and solid-state flying qubit, Phys. Rev. A 73, 022317 (2006). —— 本讲实例的原始工作。
  • A. Weichselbaum, S. Capponi, P. Lecheminant, A. M. Tsvelik, A. Delft, Unified approach to the time evolution of one-dimensional quantum systems（综述）。

参考书

  • H. Fehske, R. Schneider, A. Weiße (eds.), Computational Many-Particle Physics, LNP 739, Springer (2008).
  • A. Avella, F. Mancini (eds.), Strongly Correlated Systems: Numerical Methods, Springer SSS 176 (2013).

第三讲（ED II）会接着讲：如何用 $U(1)$ / 平移对称性把维数再压下去（动量空间 ED）、如何做动力学关联函数与谱函数、如何用有限尺寸标度把结果外推到热力学极限。
